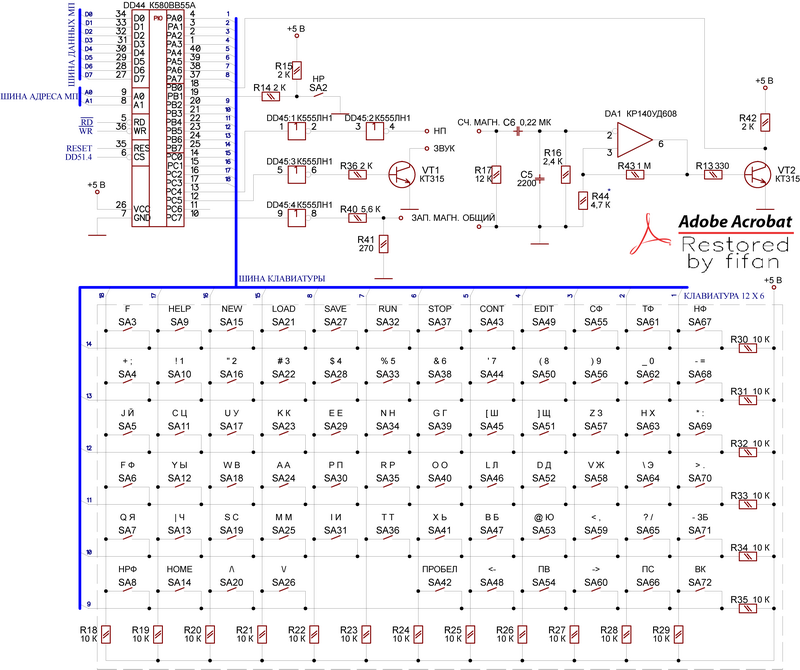

ИНТЕРФЕЙСНЫЙ АДАПТЕР К580ВВ55

_

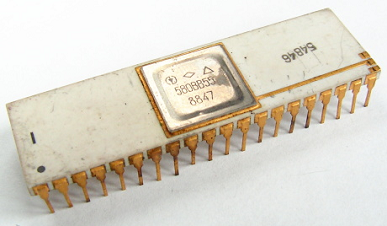

Программируемое устройство ввода - вывода параллельной информации К580ВВ55 изготавливают по п - МДП технологии.

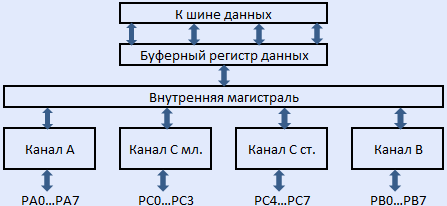

При обмене информацией между периферийными устройствами и центральным процессором используют каналы A, B, C, подключаемые к внешним устройствам, и двунаправленный буферный регистр данных, подключаемый к магистрали данных центрального процессора. Каналы A и B имеют входные и выходные формирователи для выдачи и приёма информации от внешней линии. С внутренней магистралью канал А связан через два восьмиразрядных регистра, а канал В - через один восьмиразрядный регистр ввода - вывода. Канал С состоит из двух четырёхразрядных подканалов. Каждый их подканалов имеет входной и выходной формирователь и регистр, связанный с внутренней магистралью.
Команды от центрального процессора поступают через буферный регистр данных. Узел выбора канала формирует сигналы управления передачей данных.
Обмен информацией между центральным процессором и периферийными устройствами может происходить по командам ввода - вывода микропроцессора или с управлением от периферийного устройства прерывания "вопрос - ответ".
Режим работы задают специальной командой путём посылки кода в регистр управляющего слова до начала основной операции по вводу и выводу информации. Для изменения режима в регистр управляющего слова заносится данный код. БИС может работать в трёх режимах:
а) режим 0 - это основной режим, в нём могут работать все три канала, причём оба подканала работают как единый восьмиразрядный канал;
б) режим 1, в котором могут работать каналы А и В. Подканалы используют для передачи управляющих сигналов;
в) режим 2 - в нём может работать только канал А, который подключает периферийное устройство с двунаправленной магистралью, по одной идёт ввод и вывод информации. Подканалы используются для передачи управляющих сигналов.

D0...D7 - шина данных - предназначена для выдачи и приёма данных, а также для передачи управляющих слов и словосостояний между БИС и центральным процессором;
A0, A1 - адресная шина - выводы узла выбор канала - входы сигналов, используемых для выбора каналов;
RES - сброс - вход сигнала, устанавливающего БИС в исходное положение;
PA0...PA1 - шина ввода - вывода канала А - предназначена для обмена информацией между БИС и внешним устройством;
PB0...PB1 - шина ввода - вывода канала В - предназначена для обмена информацией между БИС и внешним устройством;
PC0...PC1 - шина ввода - вывода канала С - предназначена для обмена данными и управляющими сигналамии между БИС и внешним устройством;
/RD - чтение - вход сигнала разрешения передачи информации из интерфейса в шину данных центрального процессора;
/WR - запись - вход сигнала разрешения передачи информации из шины данных центрального процессора в интерфейс;
/CS - выбор устройства - вход сигнала выбора БИС;
VCC - питание +5 В;
GND - общий провод.

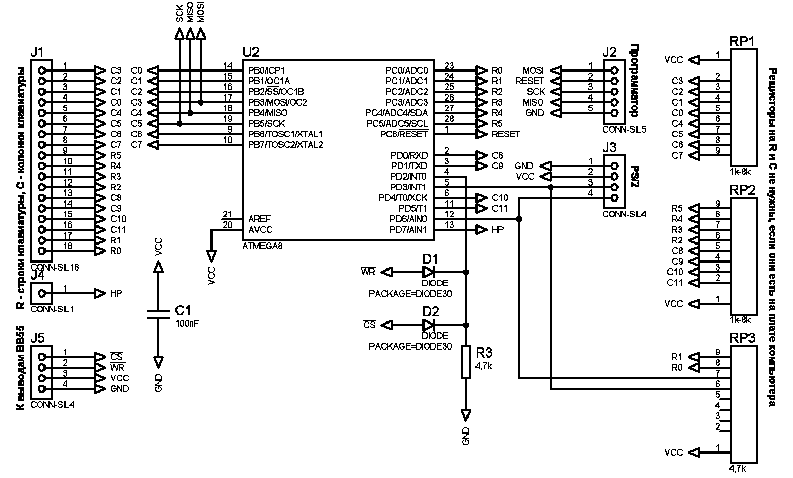

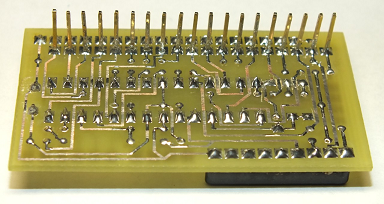

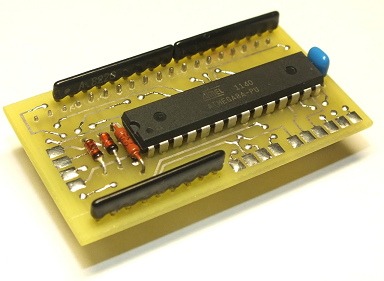

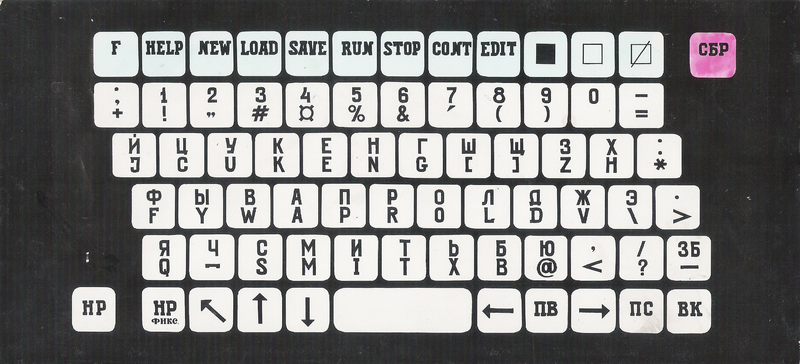

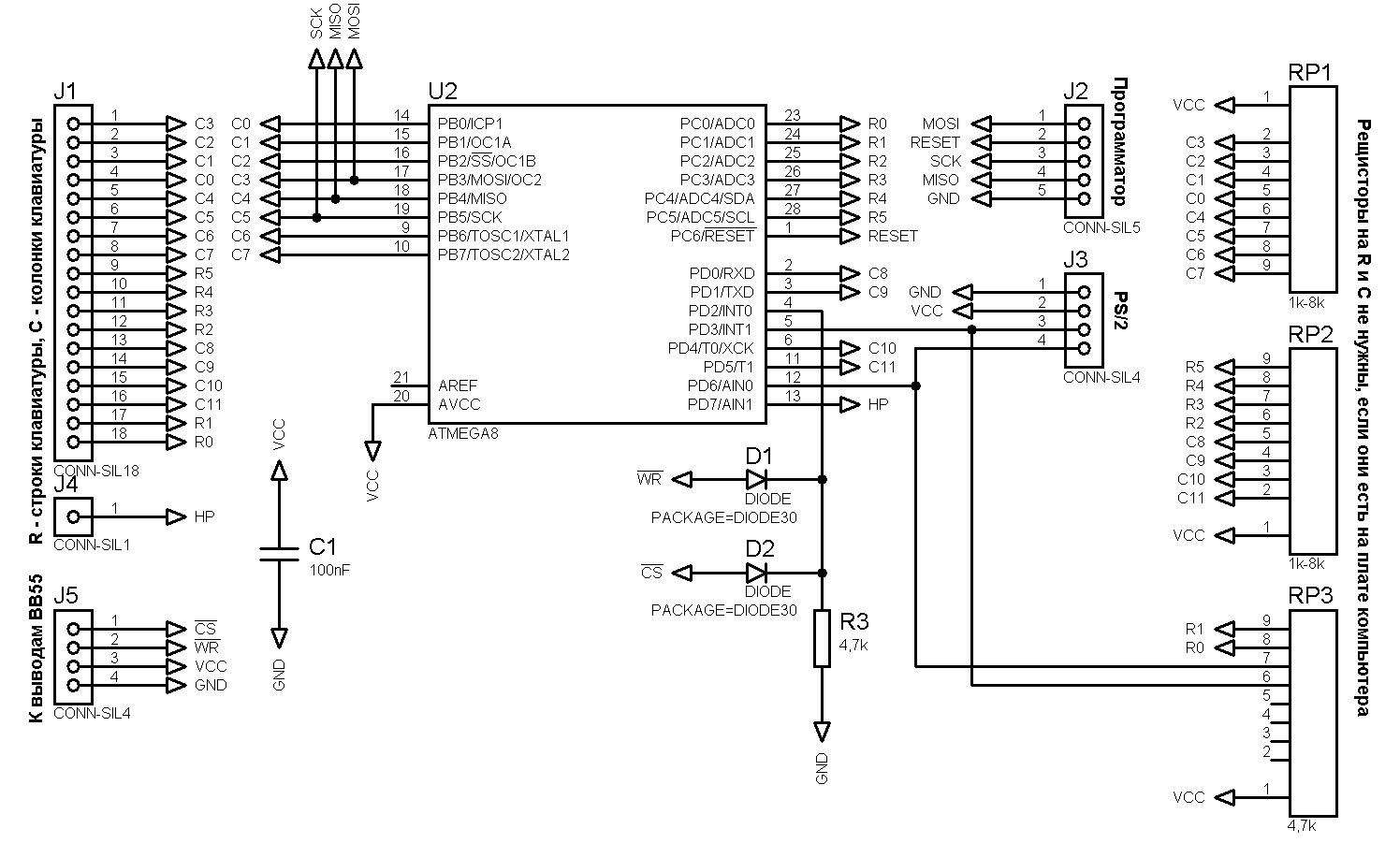

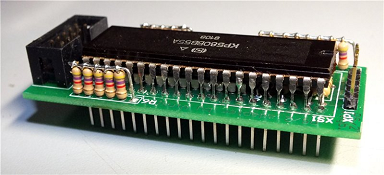

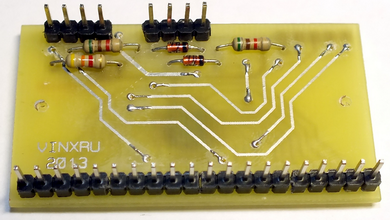

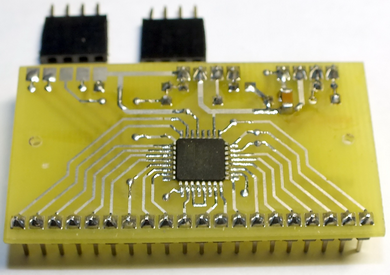

Контроллер от Алексея Морозова позволяет подключить PS/2 клавиатуру к "Специалисту". Поддерживается 2 раскладки (обычно это QWERTY и ЙЦУКЕН), которые переключаются клавишей Scroll Lock. Поддерживаются два режима работы: стандартный Специалист и Специалист_MX. У этих компьютеров отличаются коды некоторых клавиш. В режиме Специалист_MX происходит замена кодов клавиш (ESC 06H -> 5DH, TAB 07H -> 03H, F1 5DH -> 5CH, F2 5CH -> 59H, F3..F11 51H ... 59H -> 50H ... 58H). Режимы переключаются клавишей Print Screen.

На клавиатуру так же можно вывести "Сброс". Но из - за нехватки выводов микроконтроллера, придётся отключить вывод PC6 / Reset, который и будет использоваться для сброса. Но при этом Вы теряете возможность перепрошивки! Этот контроллер может изменять привязку клавиш PS/2 к Специалисту во время работы. Для этого надо нажать на нужную клавишу и не отпуская её нажать Break. Потом отпустить обе клавиши. Светодиоды должны последовательно мигнуть. Затем набираете цифрами код клавиши Специалиста и нажимаете Enter.

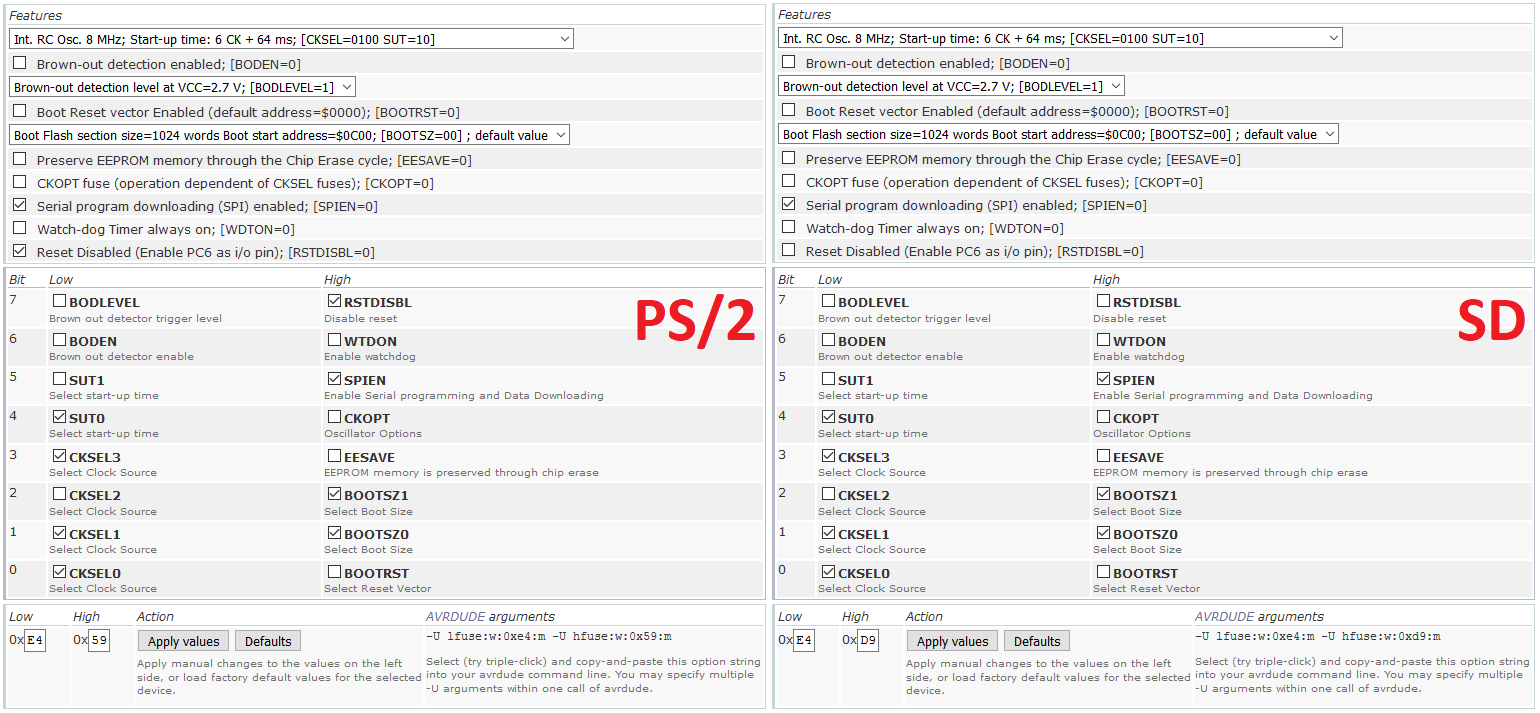

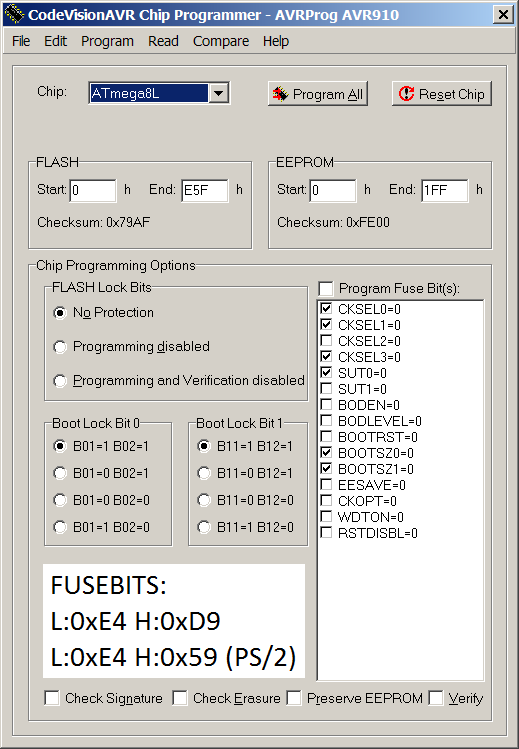

Для прошивки микроконтроллера Atmega8 необходимо взять прошивку (см. ниже, в таблице) и выставить соответствующие фьюзы. Фьюз RSTDISBL разрешает использовать PC6 / Reset как ещё один порт ввода - вывода. Иногда нужная вещь, но нужно знать - после программирования RSTDISBL микроконтроллер уже нельзя будет прошить последовательным программатором! Поэтому без особой надобности не трогайте его (на картинке фьюзов для прошивки он не выставлен):
RSTDISBL = 1 – ножка сброса работает как сброс;
RSTDISBL = 0 – ножка сброса работает как ещё один порт ввода - вывода, последовательное программирование отключено.

Для прошивки микроконтроллера Atmega8 необходимо взять прошивку (см. ниже, в таблице) и выставить соответствующие фьюзы. Программы настройки раскладки клавиатуры и прошивки можно взять с сайта.

В таблице есть ссылка на архив с гербер файлами для производства печатной платы от Fifana.

_

_

_

_

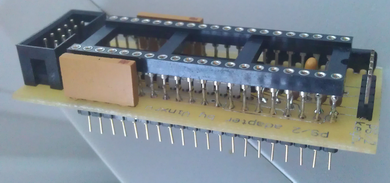

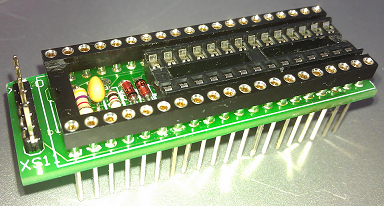

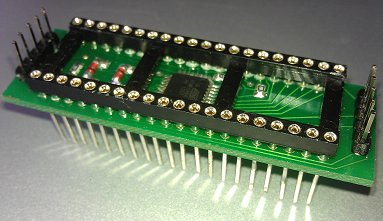

Схема подключения клавиатуры от пользователя Serg6485 приведена ниже. Она с прошивкой позволяет работать нормально сбросу и не "залачивать" Atmega8 от перепрошивки в дальнейшем. Пользователь форума Rico предложил доработать адаптер PS/2 клавиатуры с укороченным клавиатурами, а именно переназначить сброс с клавиши Delete. Ссылка на архив с прошивкой приведена в самом низу таблицы.

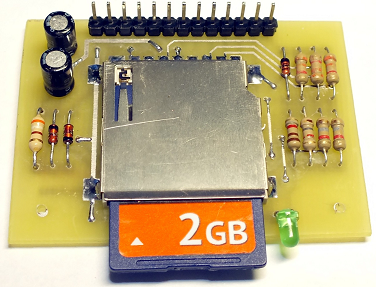

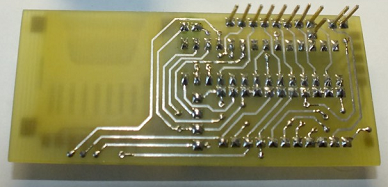

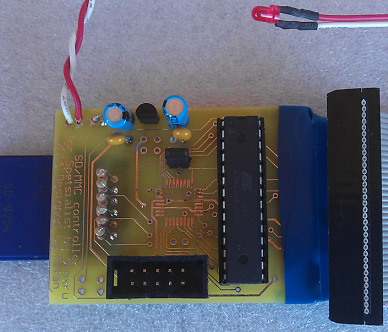

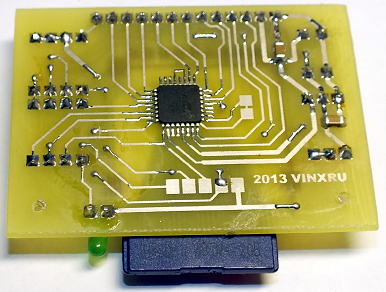

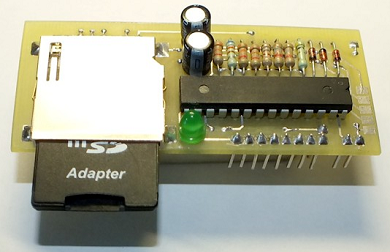

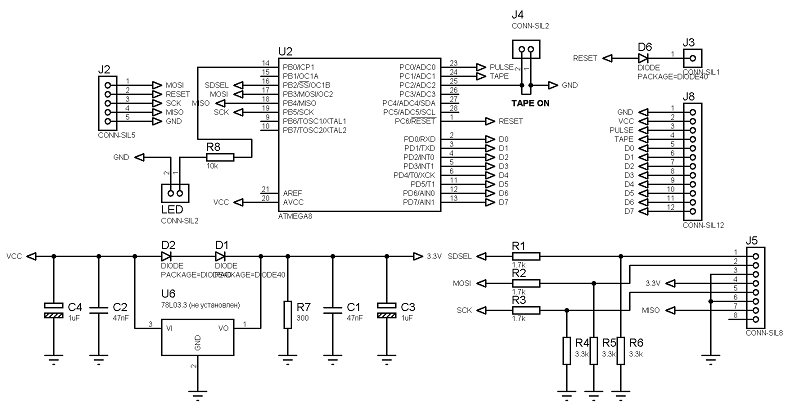

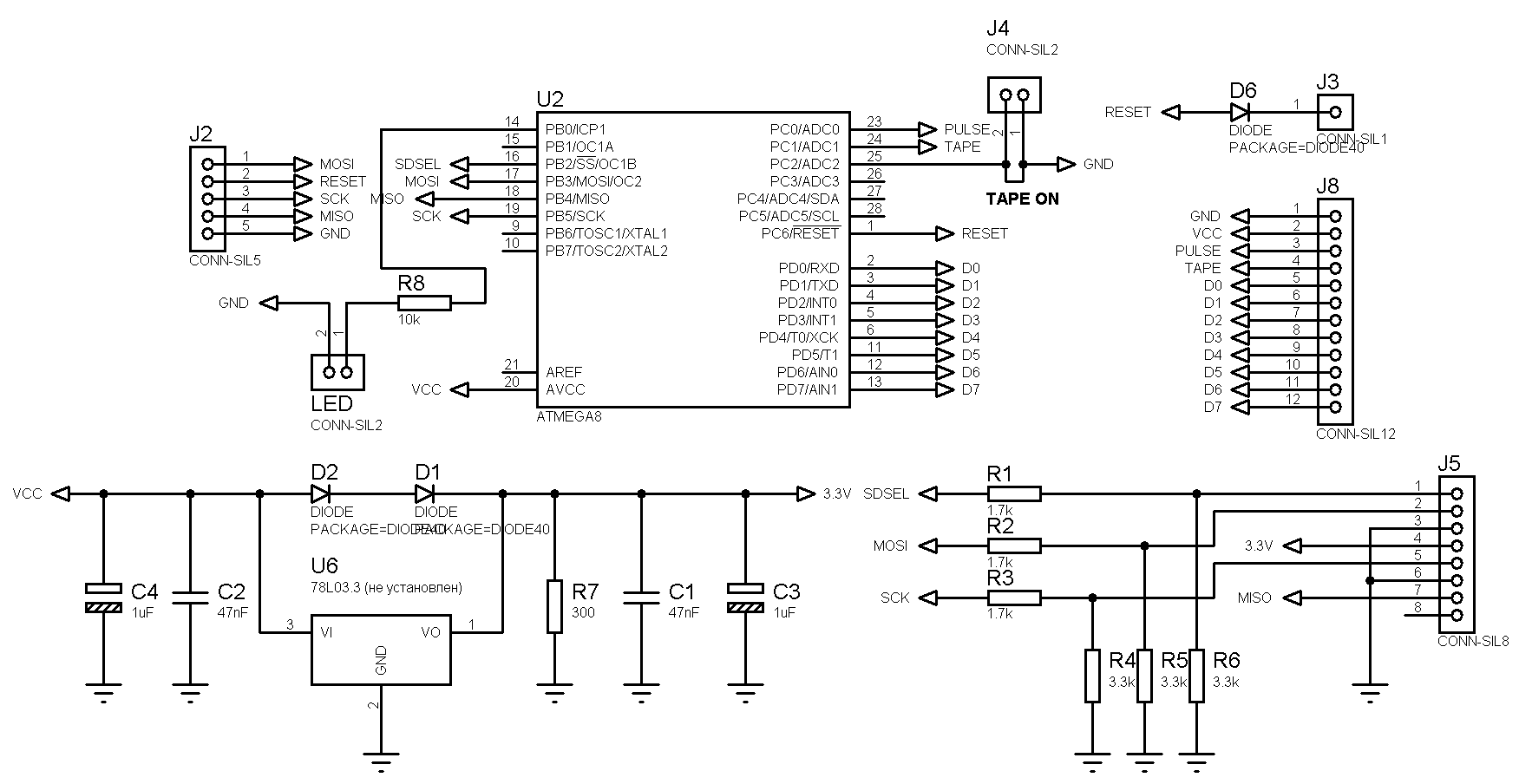

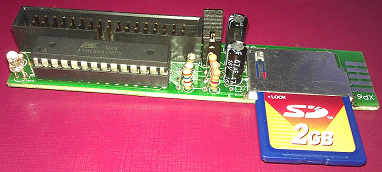

Контроллер от Алексея Морозова содержит драйвер файловой системы FAT16 / FAT32. Он позволяет читать, записывать, создавать и удалять файлы / папки c SD - карты. Подключается контроллер к параллельному порту компьютера (КР580ВМ55А) по адресу F000H. Но могут быть варианты (например адрес может меняться). Все программы взаимодействуют через SD BIOS, который загружается с карты памяти в ОЗУ компьютера при включении. При изменении способа подключения перепрошивка контроллера или ПЗУ компьютера не требуется.

Программу начального запуска (загружающую файл boot / sdbios.rks в ОЗУ компьютера) можно прошить в ПЗУ компьютера. Но так же предусмотрен вариант запуска без изменения ПЗУ компьютера. В этом случае, сразу после перезагрузки компьютера, контроллер загружает маленькую программу через порт магнитофона (из файла boot / boot.rks). Для этого надо соединить контроллер и порт магнитофона проводом, а так же установить перемычку на плате. Эта маленькая программа загружает уже SD BIOS.

Для прошивки микроконтроллера Atmega8 необходимо взять прошивку (см. ниже, в таблице) и выставить соответствующие фьюзы. Программы работы с SD картой можно взять с сайта.

В таблице есть ссылка на архив с гербер файлами для производства печатной платы от Fifana.
