ПК "ЛИНЁВСКИЙ"

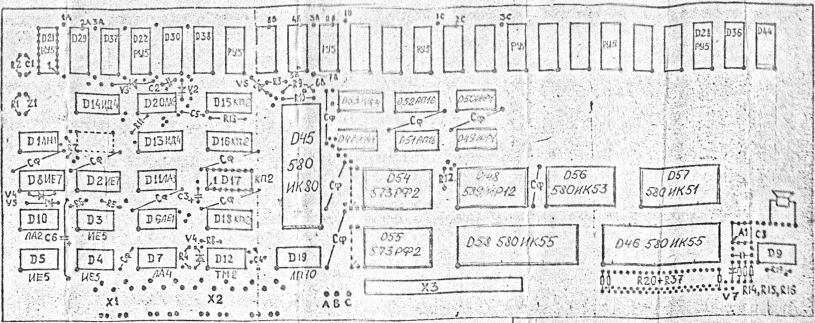

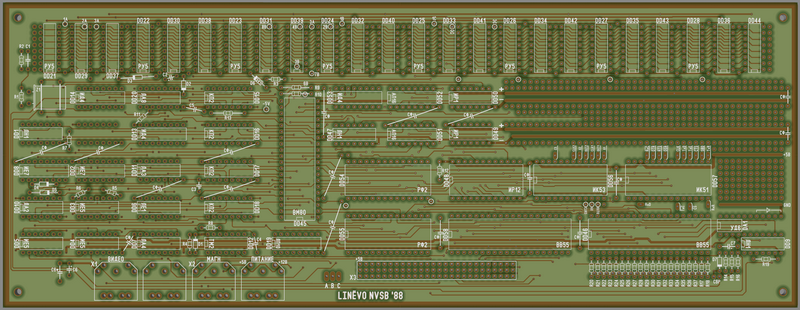

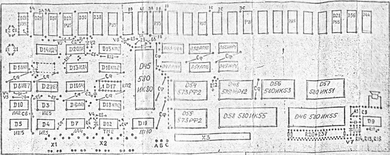

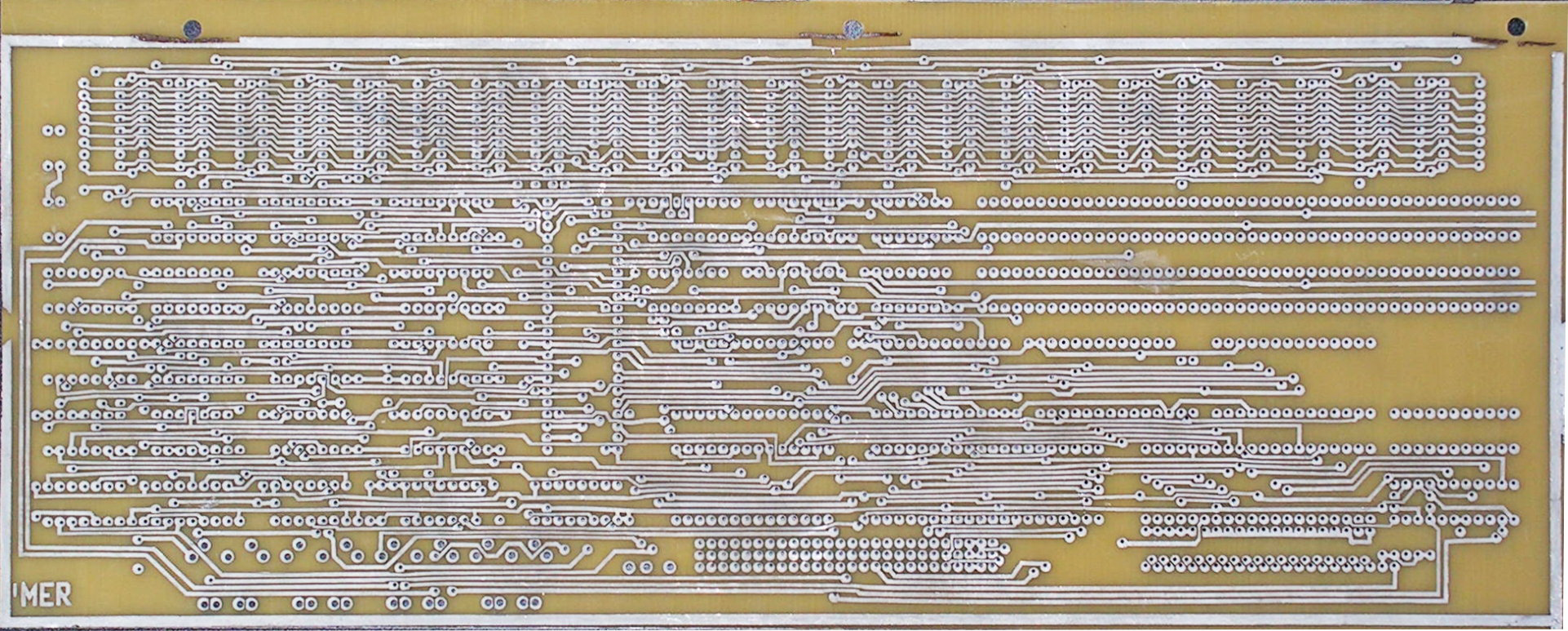

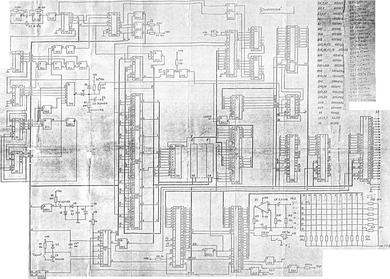

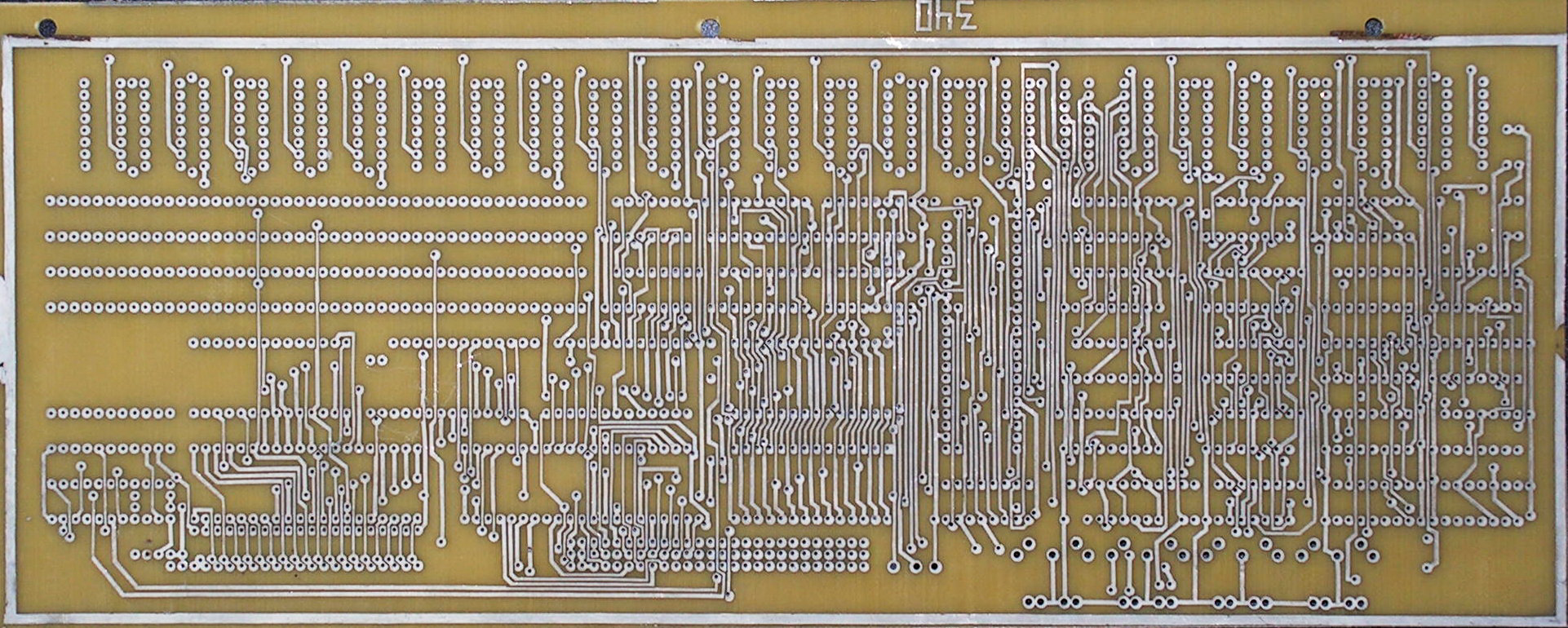

Это был самая распространённая версия платы ПК "Специалист" в Новосибирске. Неофициально она называлась "Линёвская". Такое название получено от названия населённого пункта Линёво, в котором находился кооператив, выполнивший разводку и начавший производство этих плат с 1988 г. В отличии от оригинальной схемы Анатолия Федоровича Волкова, на этой плате была разводка под микросхемы КР565РУ6. Отказ от микросхем КР565РУ3 позволил отказаться от необходимости иметь в блоке питания напряжение -5 В. Это напряжение по - прежнему требовалось для операционного усилителя в тракте чтения с магнитофона - был сделан преобразователь из +12 В в -5 В. То есть для этой платы требовался блок питания с напряжениями +5 В и +12 В. Компоновка этой платы была удобной для расширения возможностей компьютеры, чем многие и занимались. Фотографии печатной платы кликтабельны. Восстановленная плата.

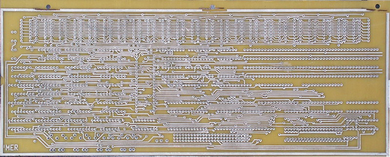

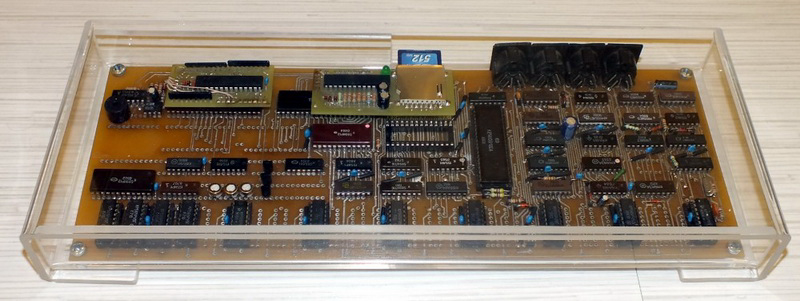

На верхней фотографии компьютера присутствуют контроллеры от Vinxru.

__

__

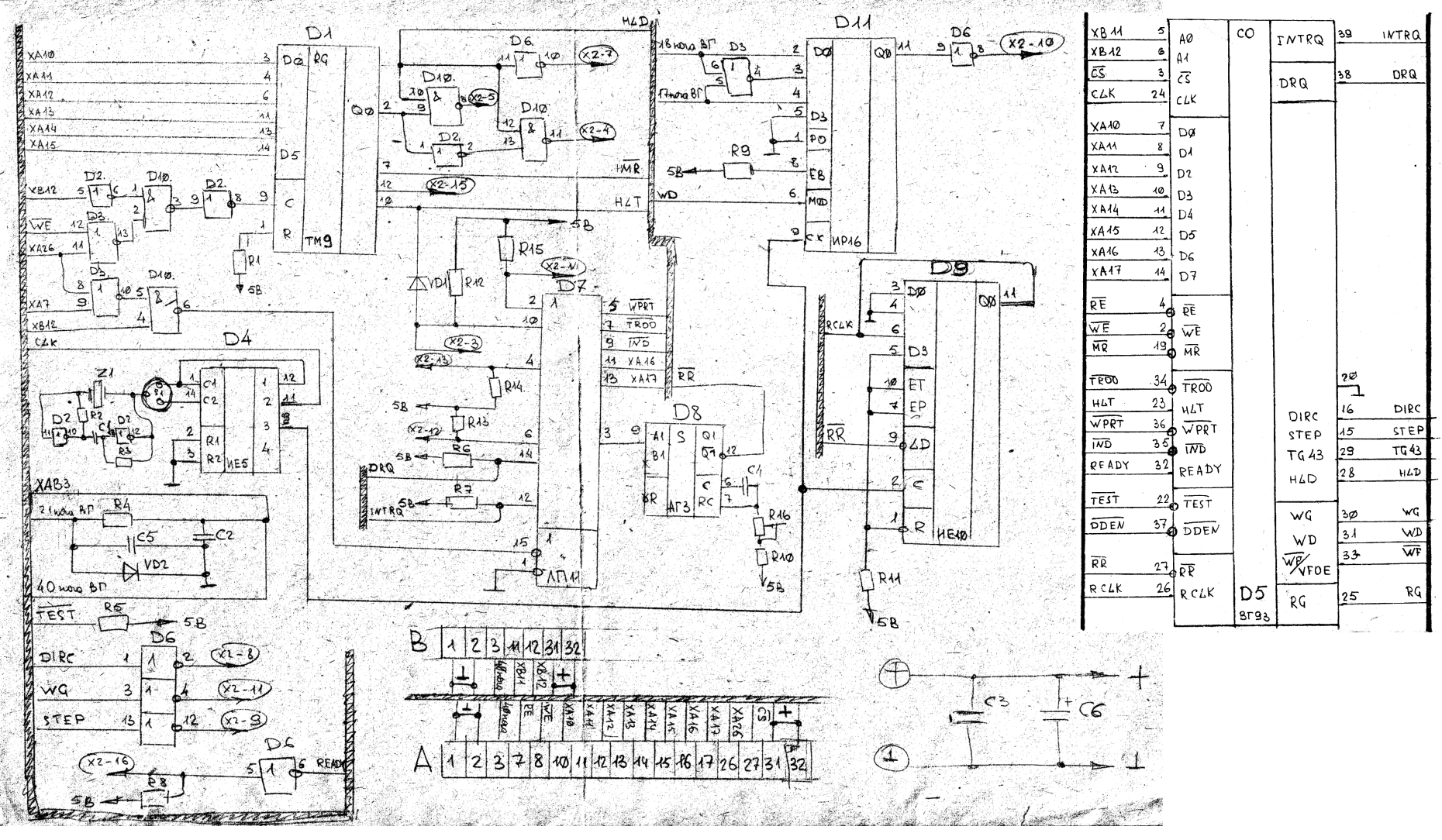

Контроллер дисководов был разработан в рамках расширений ПК "Линёвский". Разработкой занимались. Обвязка микросхемы КР1818ВГ93 была взята от контроллера дисковода для ZX Spectrum, разработанного в производственном кооперативе Himac. Стабильная работа контроллера показала, что схема эта была удачной, хотя позднее Himac внёс ещё какие - то улучшения в схему. Схема контроллера представленна ниже (кликтабельна).

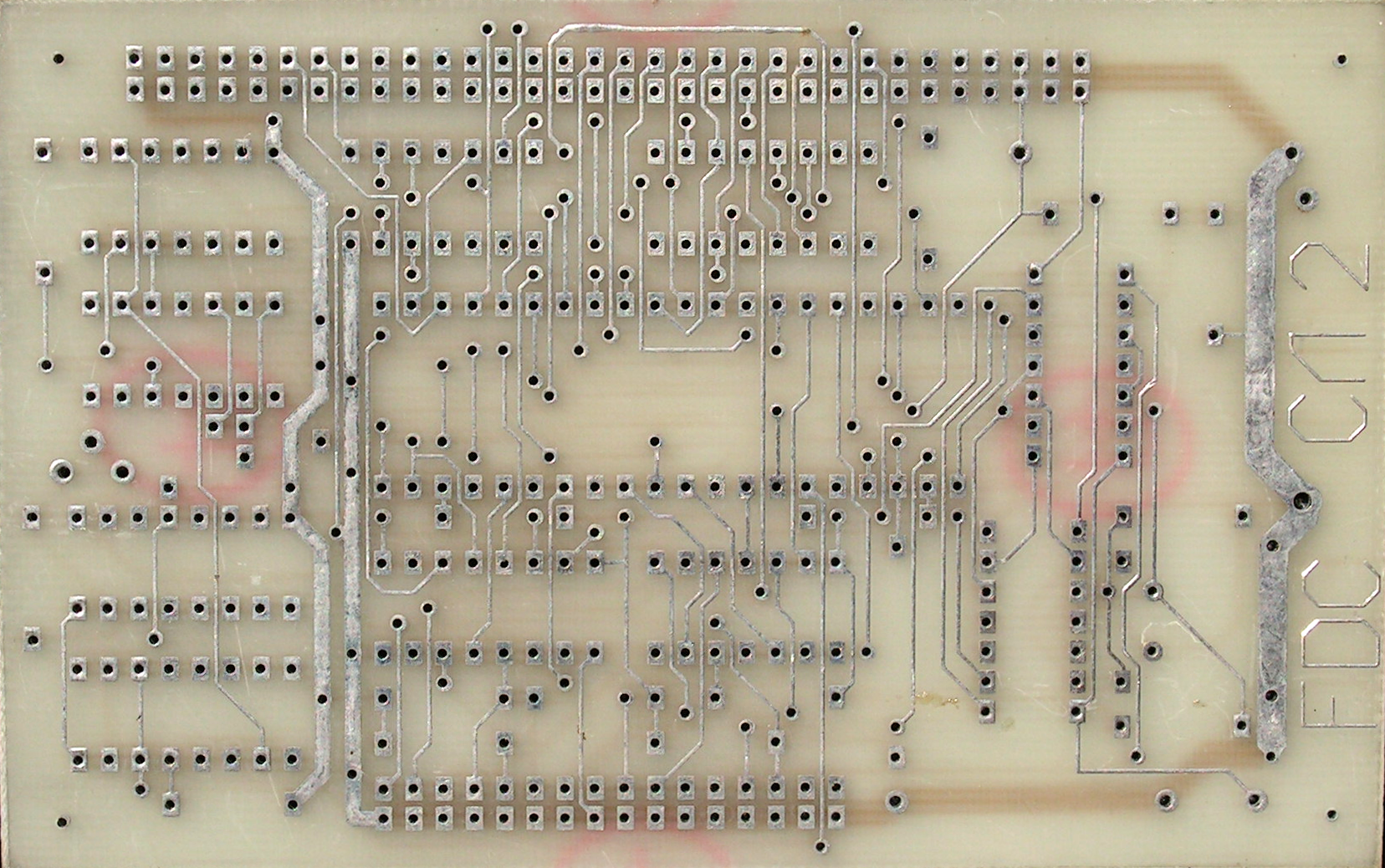

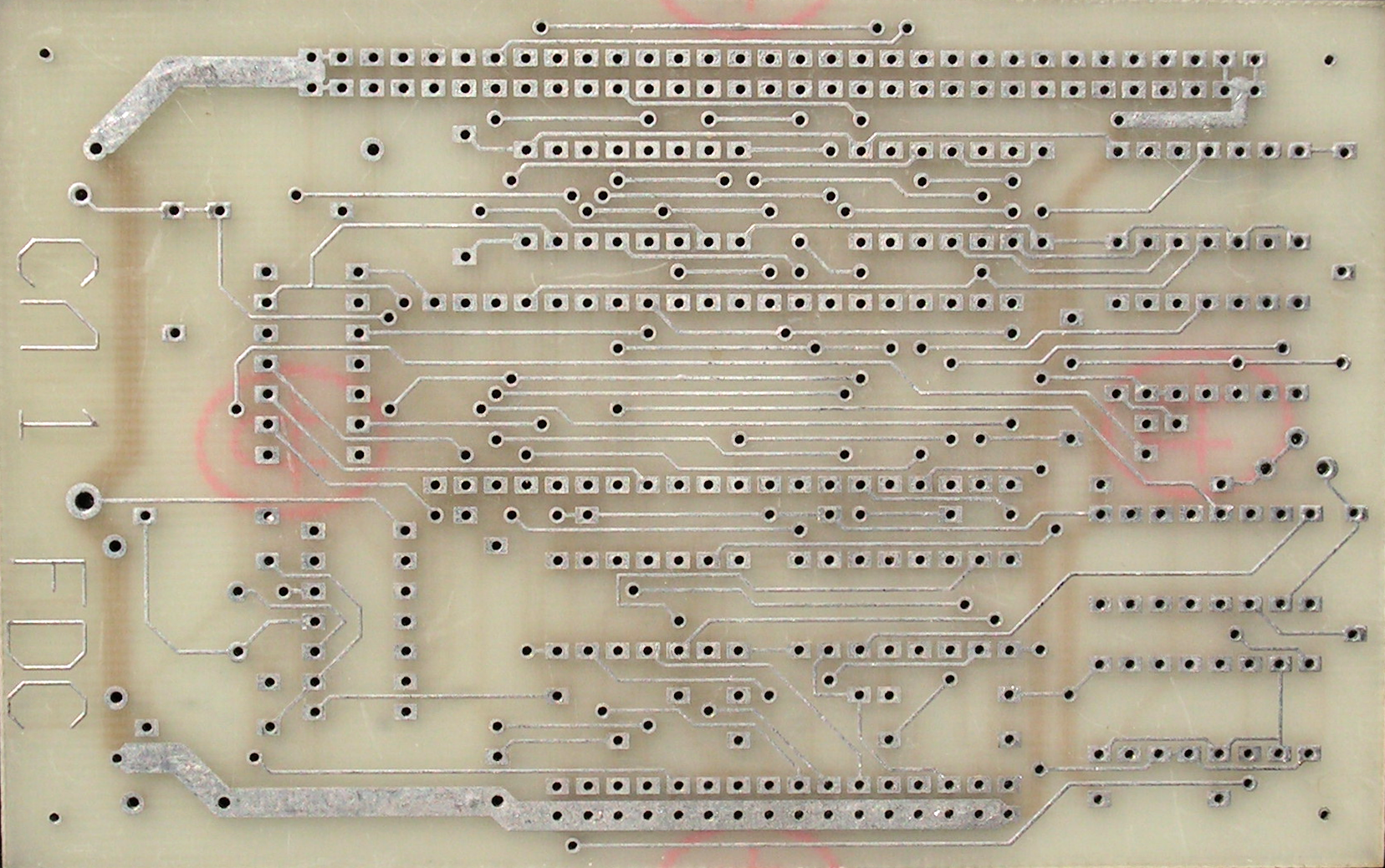

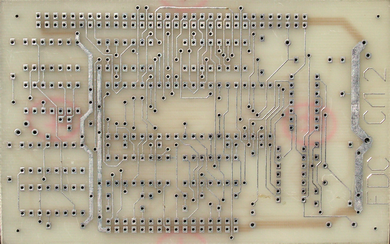

В адресном пространстве компьютера контроллер дисковода занимает 8 байт. Четыре байта - это регистры микросхемы контроллера КР1818ВГ93 (в "Линёвском" это были адреса FFF4H...FFF7H) и четыре байта занимал порт со значениями сигналов DRQ и INTRQ (микросхема D7, адреса FFF0H...FFF3H). Здесь можно посмотреть программу чтения с дисков. Эта схема требует небольшой доработки (необходимо поменять подключение микросхемы D7 к шине данных - переключить на другие разряды шины данных), иначе возникают некоторые проблемы с записью на диск. Более подробно описано здесь. Ниже размещены фотографии печатной платы контроллера дисковода (кликтабельны).

__

Пользователь Cornelius переразвёл печатную плату "Линёвского" Специалиста. Внешний вид печатной платы представлен ниже. Архив гербер файлов для производства печтной платы можно найти в таблице.

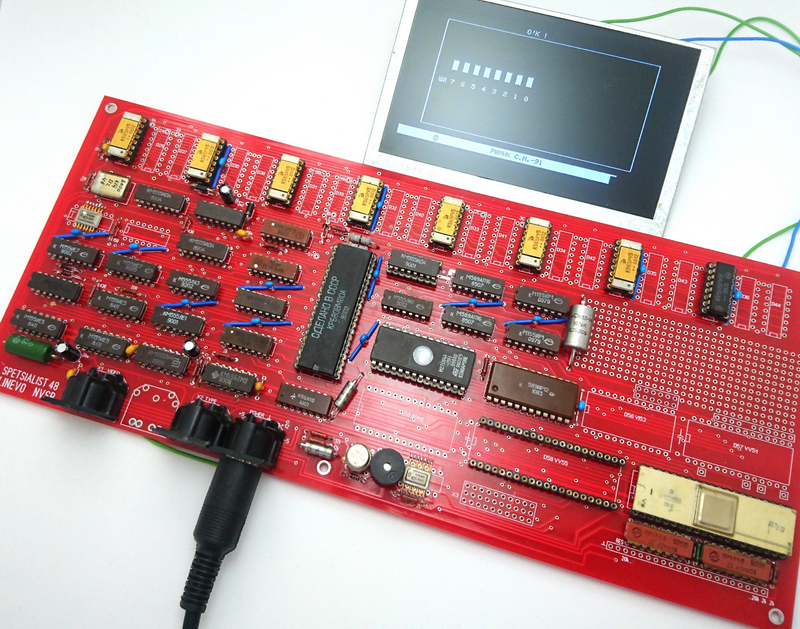

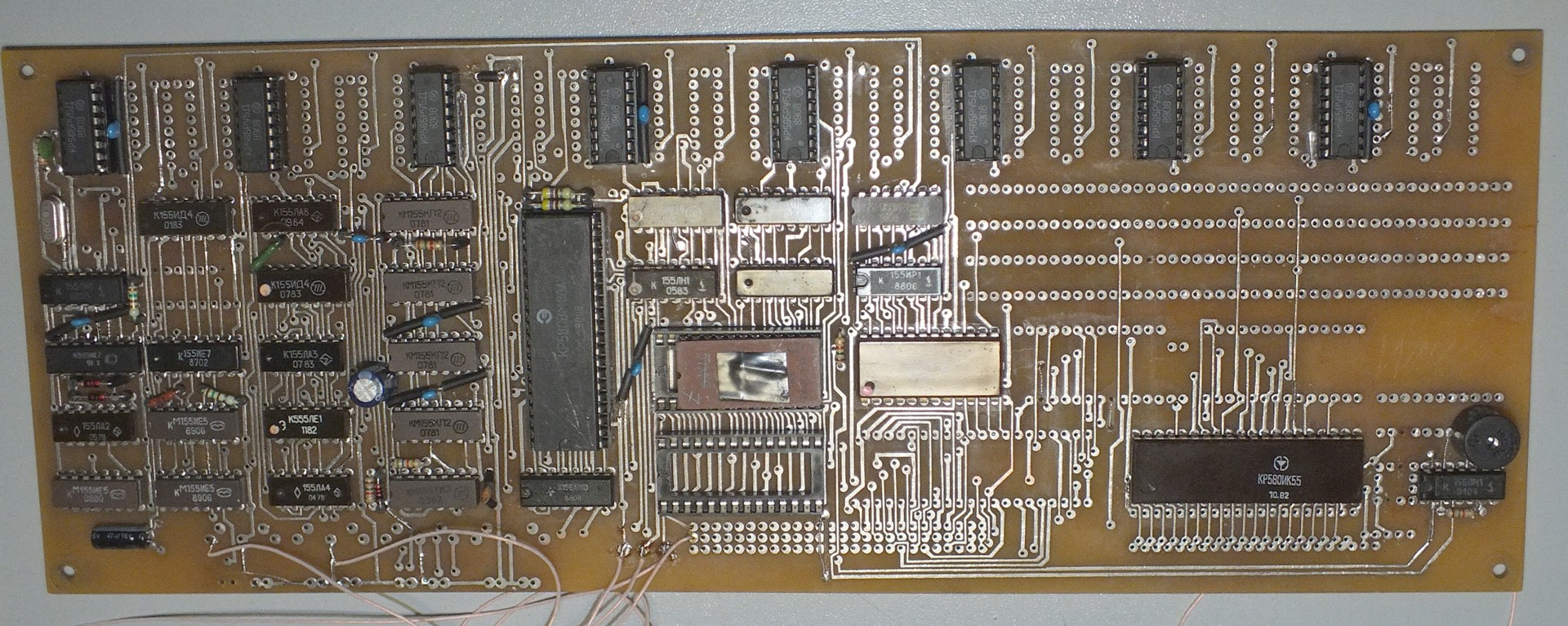

Пользователь Shumadan успешно запустил новый "Линёвский" Специалист. Фото собранной платы представлено ниже.



Назначение	Файл

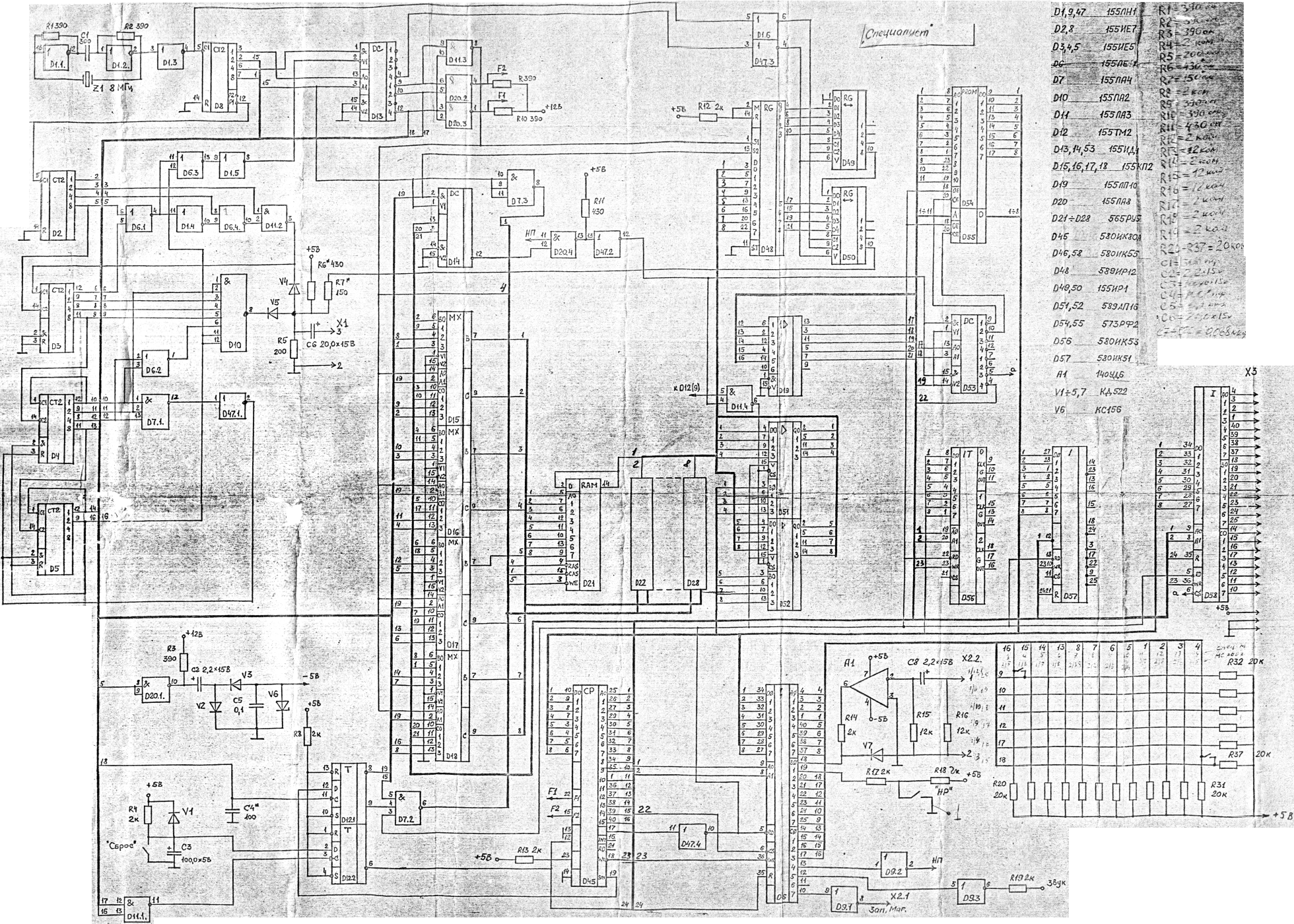

Схема ПК "Специалист Линёвский" от Fifan'а	SpetsialistL.pdf
Схема контроллера дисковода ПК "Специалист Линёвский" от Fifan'а	SpetsialistFDDSL.pdf
Гербер файлы печатной платы ПК "Специалист Линёвский" от Cornelius'а	Linevo_PCB.rar
Схема ПК "Специалист Линёвский" от Mick'а	specialist_linevski.pdf
Гербер файлы печатной платы ПК "Специалист Линёвский" от Mick'а	Specialist_linevski_gerber.rar
