ДРУГИЕ КЛОНЫ ПК "СПЕЦИАЛИСТ"

Все клоны Специалиста делались в трёх направлениях:

1. Упрощалось ОЗУ. Заменялись К565РУ3 на К565РУ6 (то же, но с одним питанием), на К565РУ5 (8 штук, 64 кБайт, использовалось только 48 кБайт из них)

2. Всех коробил тот факт, что на КР580ВВ55 №1, КР580ВВ55 №2 (программатор и др.) отводилось пространство аж в 2048 байт на каждую, хотя нужно всего 4 байта. Пространство этих адресов разбивалось под свои нужды.

3. Попытка приспособления процессора Z80 вместо КР580ВМ80. Возникала некоторая несовместимость программ. Самый удачный пример переделки - Шевцовым в "Специалисте_МХ".

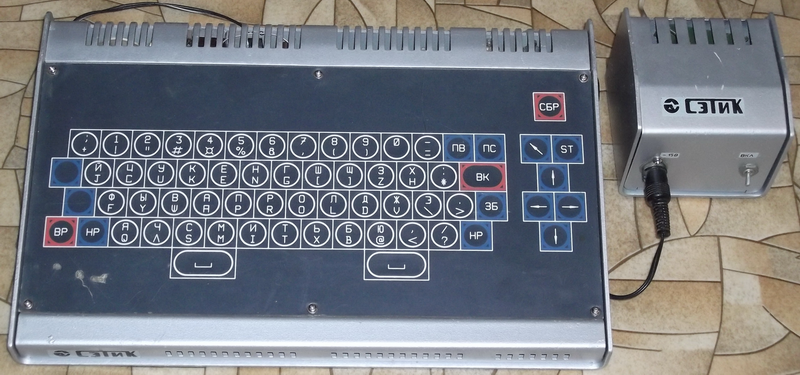

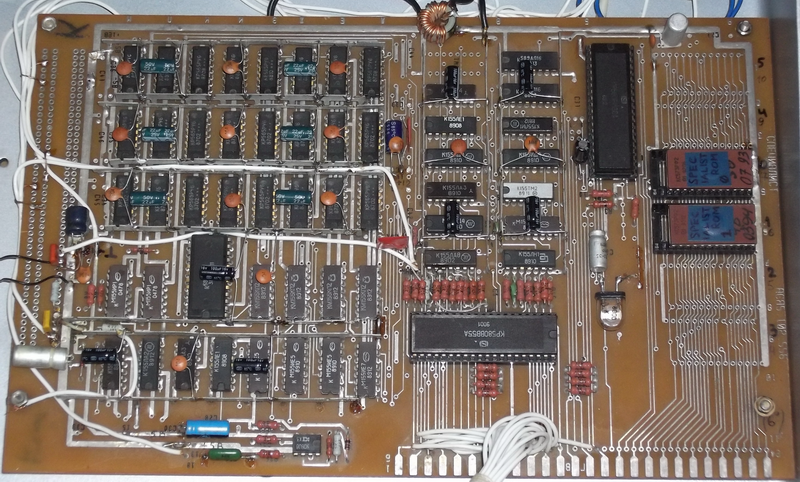

"Сэтик". Промышленный вариант Специалиста. Выпускался в Краснодаре в конце 80-х годов в СКТБ СЭТ (специальльное конструкторско технологическое бюро сейсморазведочной электронной техники. Отсюда название СЭТИК. Разрабатывался для школ по заказу министерства нефтяной и газовой промышленности как товар народного потребления. За основу был взят Специалист. Переделан оригинальная схема входа / выхода на магнитофон и блок питания. Позже перешли на К565РУ6. Добавлен цвет. Было выпущено несколько сот штук для продажи и для укомплектовывания компьютерных классов в школах. На то время достаточно приличный компьютер для школьников, с графикой. Информацию о клоне предоставил один из разработчиков - Евгений Пугачёв. Ниже представлены фотографии в корпусе, блока питания и печатной платы.

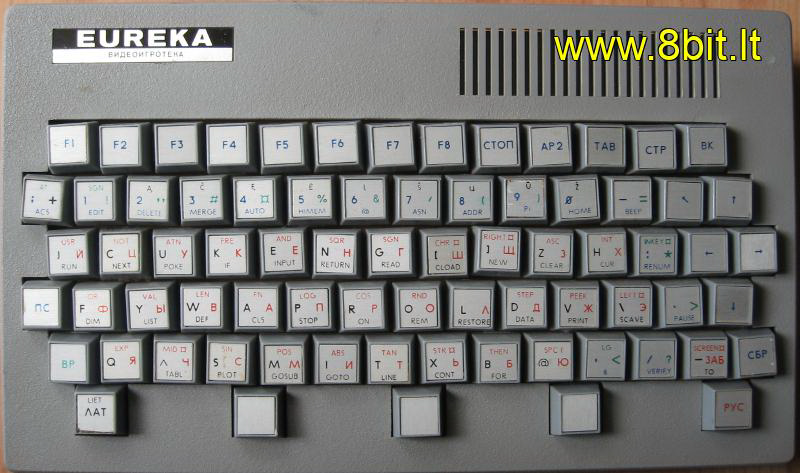

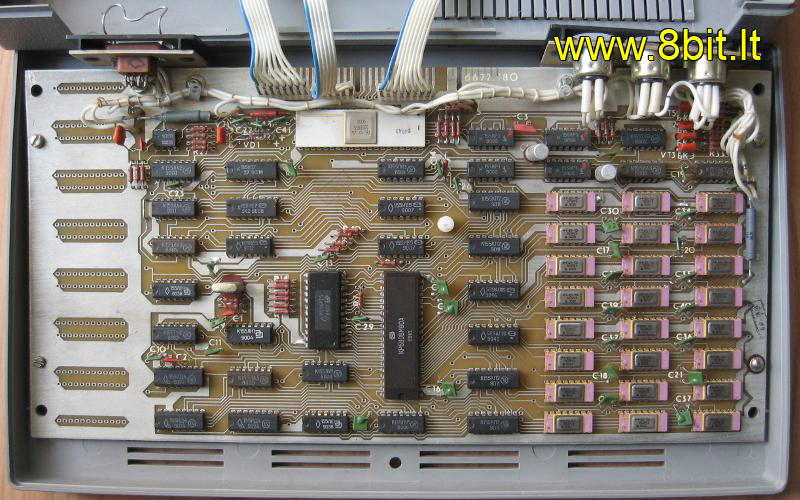

"Eureka". Изготавливался в Литве. Имеется его описание на сайте, руководство по эксплуатации , коды считанной прошивки . Информация предоставлена Protom'ом.

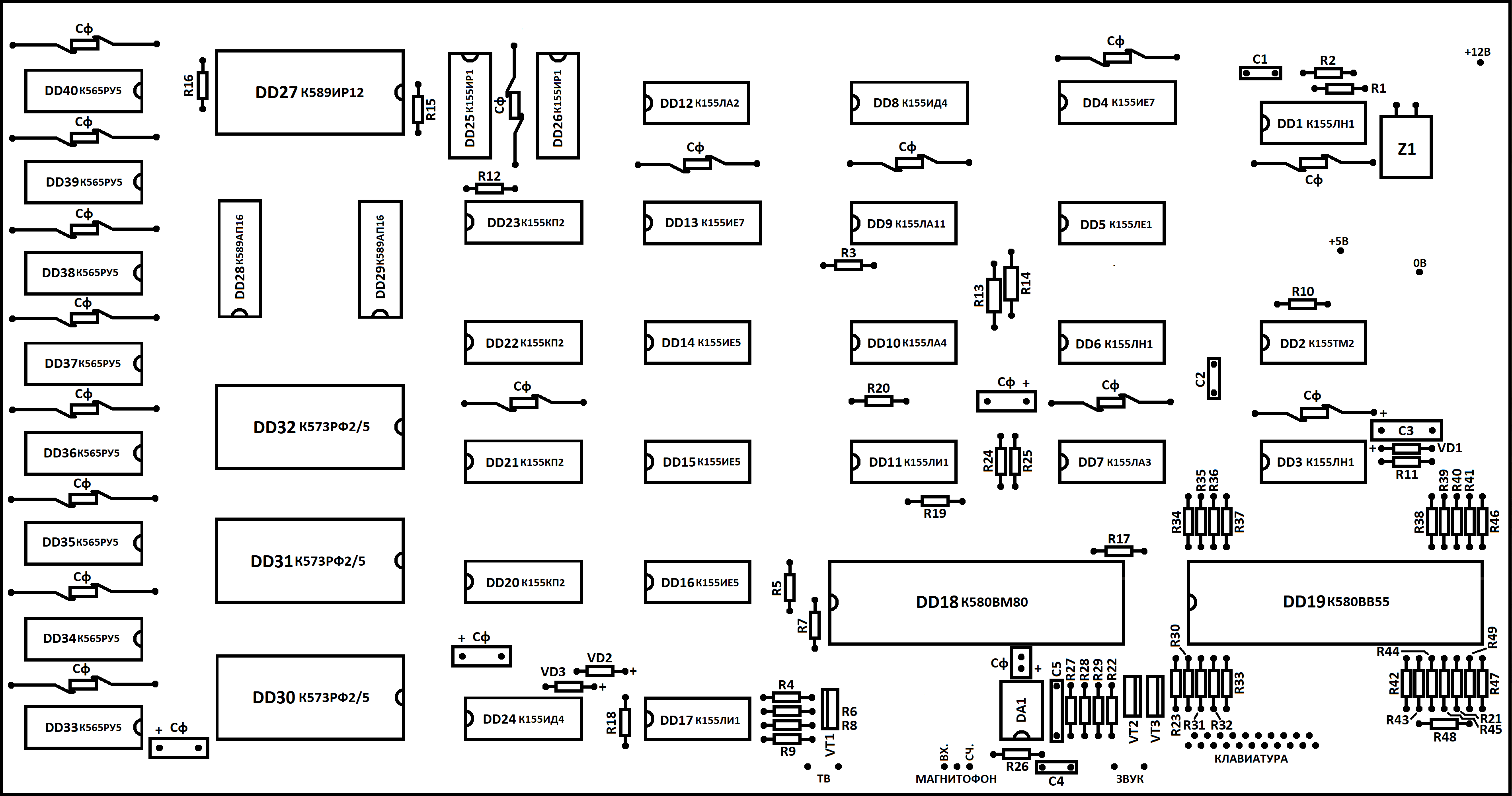

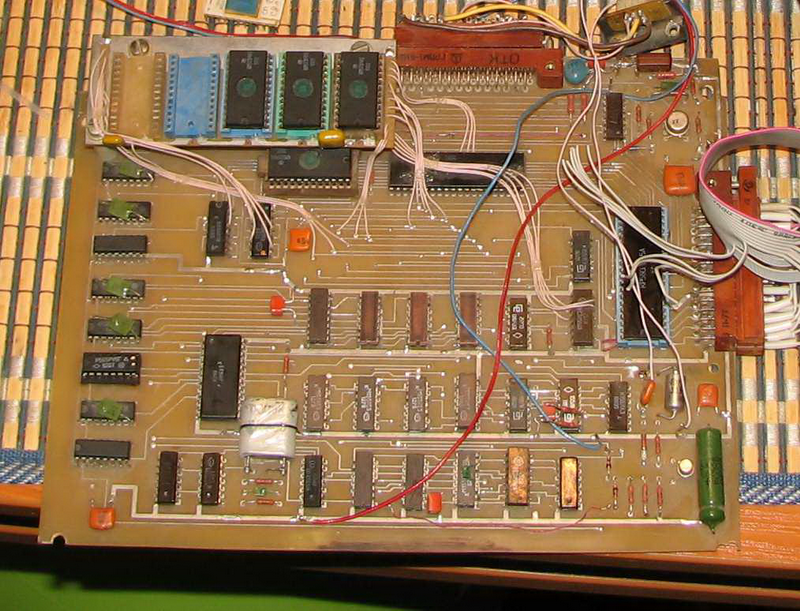

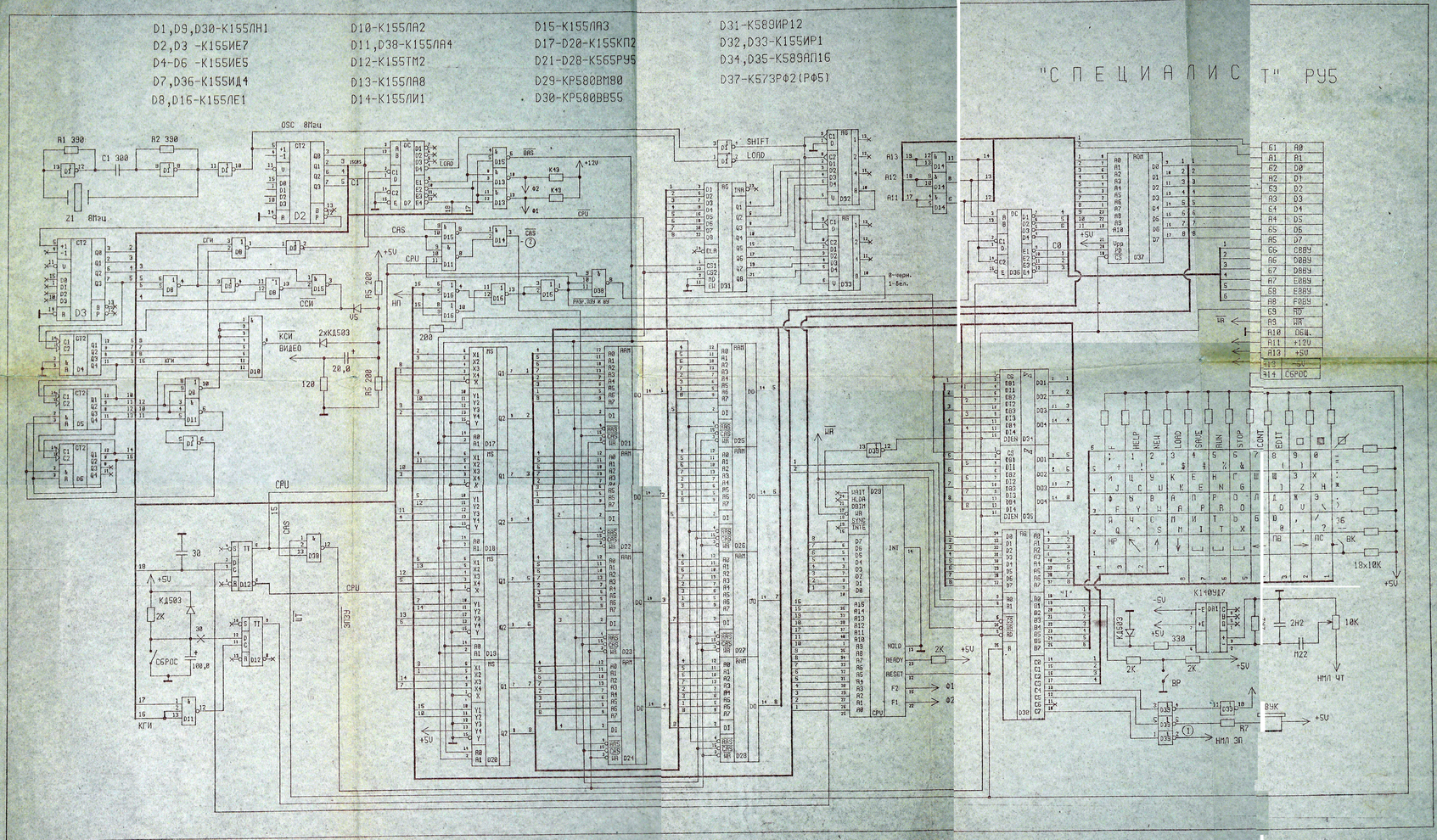

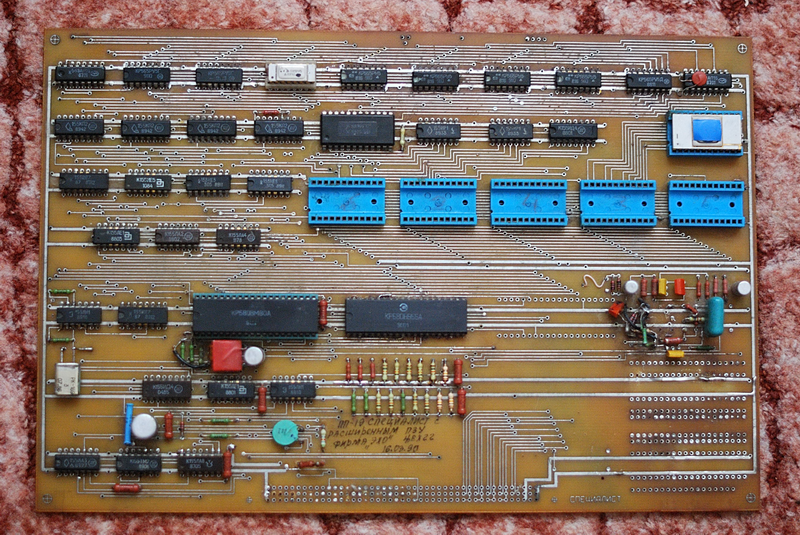

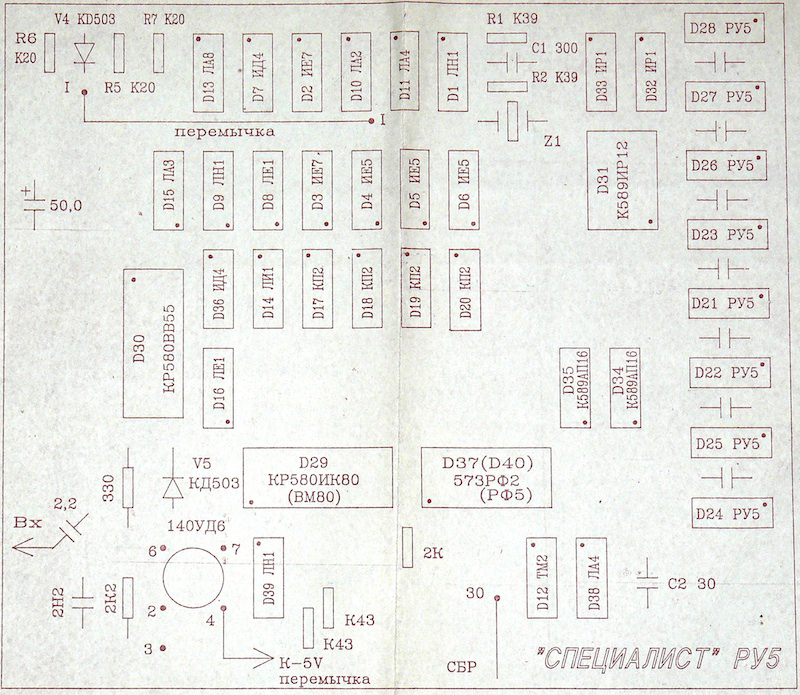

"Эховский". Выпускался на харьковском радиозаводе "Эхо". На данный момент имеется схема (кликтабельна), рисунок печатной платы и её фотография. Отличительная особенность - на плате есть место для одной микросхемы ПЗУ, но над платой на стойках установлена монтажная плата с пятью панельками под К573РФ2. ОЗУ - 64 кБайт (8 штук К565РУ5). Данные фотографии схемы и монтажки любезно предоставил пользователь форума zx.pk.ru Sergey Erokhin.

__

Ещё один клон Специалиста в форм-факторе платы РК-86. Данную фотографию любезно предоставил пользователь форума zx.pk.ru val_dp.



"Радуга". Разработан в Омском авиационном техникуме в 1988 году. Создан на базе ПК "Специалист", но имел расширенные графические, звуковые возможности, особенности архитектуры MSX. Выпускался с 1988 по 1992 года. В качестве звуковой системы использовался упрощенный клон микросхемы General Instruments AY-3-8910, имевший три канала звукового генератора с управлением громкостью и один канал управляемого генератора шума. Графическая система была расширена оригинальным способом: теневая страница 16 кБайт памяти хранила информацию о цвете. На каждые 8 бит монохромного графического буфера приходился один байт цветовой памяти, определявший цвета фона и изображения (по 16 цветов). На выходе двухпортовая память палитры. Возможность доступа к памяти цвета было обеспечена специальным регистром. Процессор устанавливал цвет в регистре, и впоследствии данный цвет применялся ко всем байтам графики, которые изменял процессор. При чтении из видеопамяти информация о цвете считываласть в регистр цвета автоматически. Этот механизм позволял копировать фрагменты графического буфера вместе с цветом, без затрат времени на копирование цветовой информации. Как известно, буфер видеопамяти у Специалиста имел объём 12 кБайт. Оставшиеся 4 кБайт в Радуге использовались как память для цветных шрифтов. Таким образом, обладая расширенными цветовыми возможностями, компьютер работал со скоростью оригинального компьютера Специалист. Написано ПО в том числе и обучающие программы. ПЗУ переделано из - за этого не полная совместимость с оригинальным Специалистом.

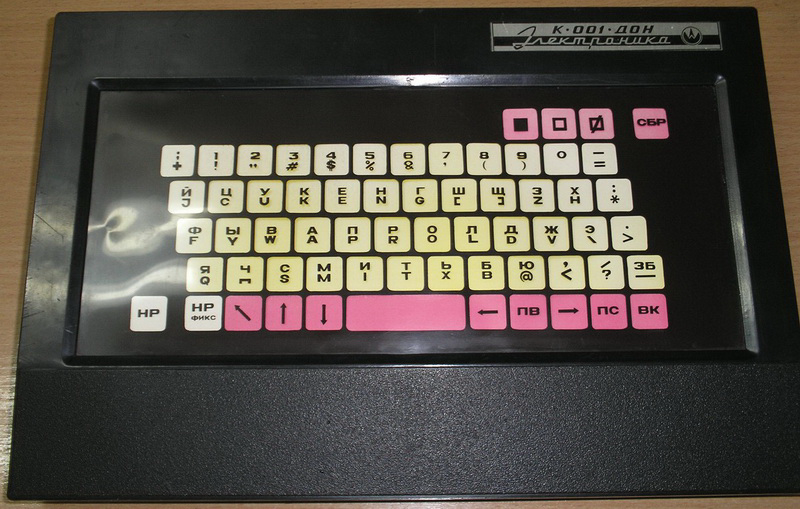

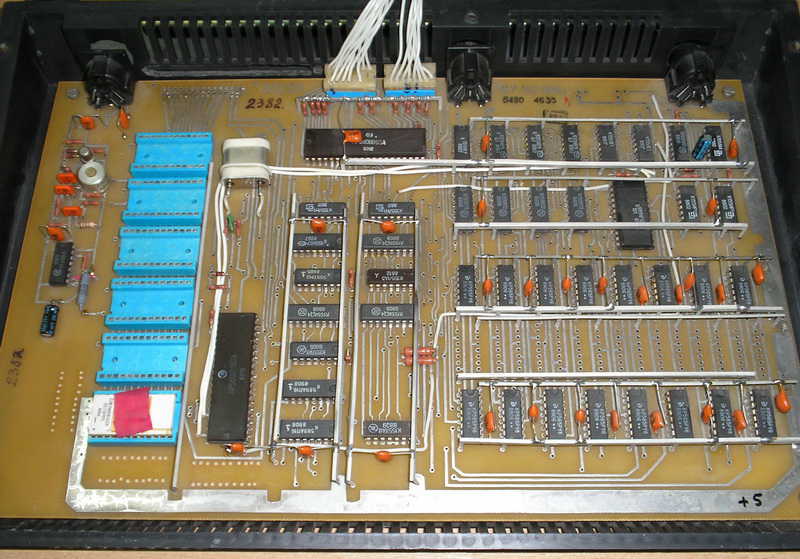

"Дон". Производился Ростовским заводом "Гранит". Имеется полное руководство по эксплуатации в формате DJVU . Вот фотографии от пользователя форума zx.pk.ru dr. Titus корпуса компьютера, вид на клавиатуру. А пользователь rw6hrm предоставил фото внутри компьютера.

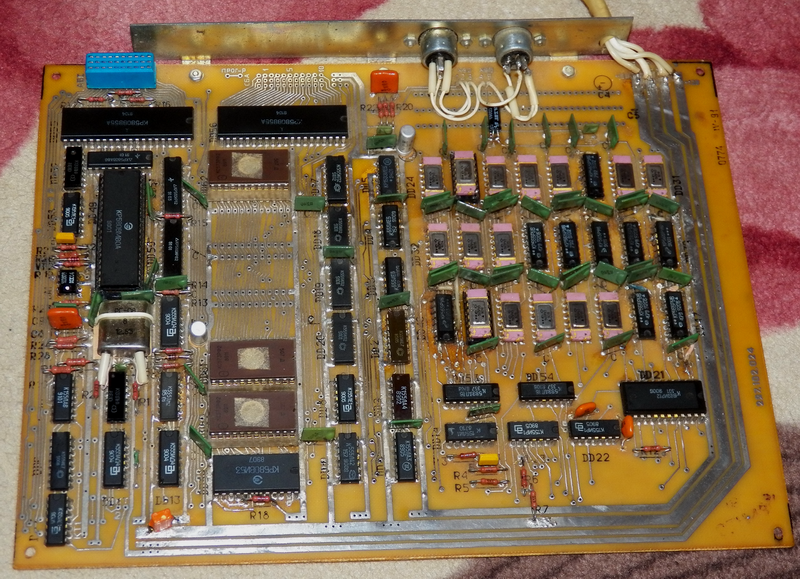

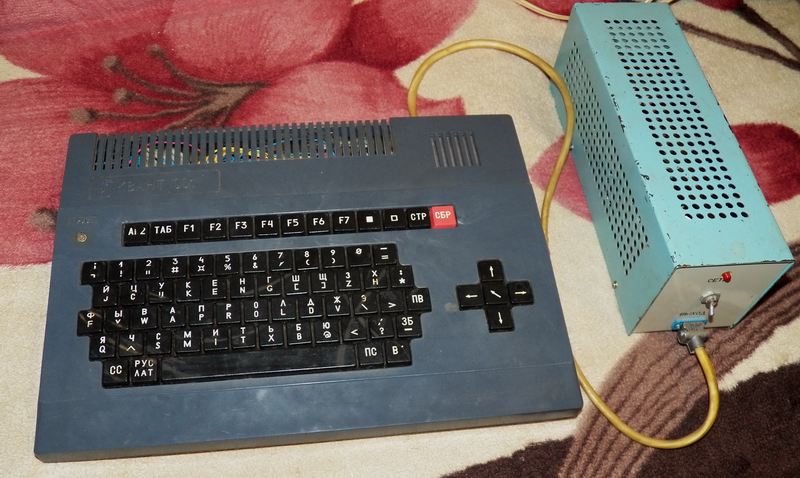

"Квант-001". Не путать с клоном Спектрума. Производился Кузнецким заводом приборов и ферритов (Пензенская область) в 1989...1992 годах. Есть отсканированная инструкция, схема и образ ПЗУ . Фотографии и файлы предоставлены Mx_serg'ом и OlegC 'ом.

"Спутник". На данный момент информация отсутствует.

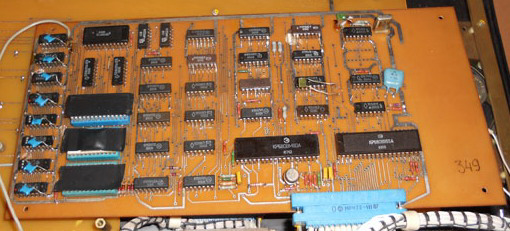

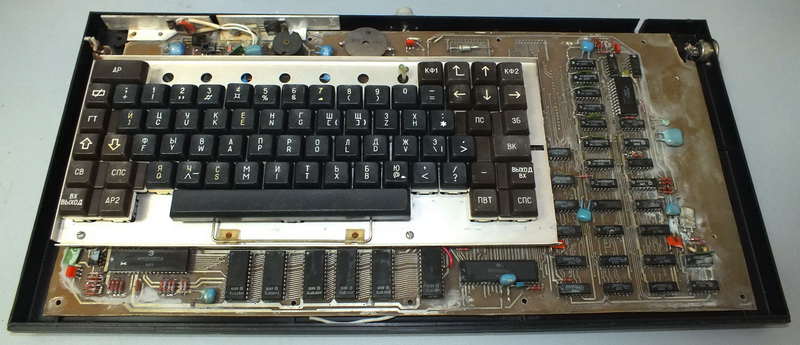

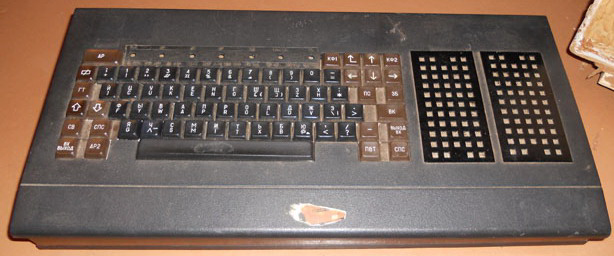

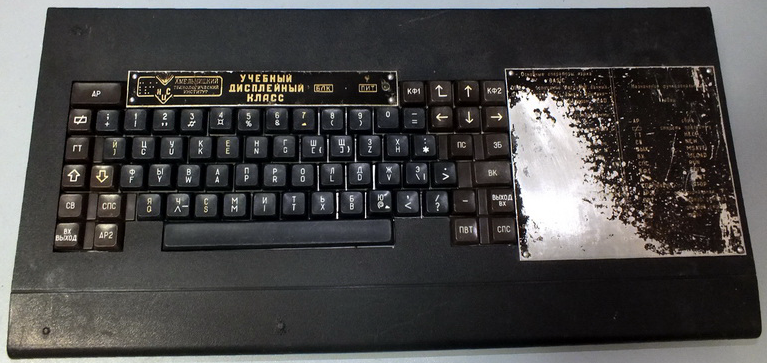

"Leda ПК-04" или "Учебно-дисплейный класс". Производился на Украине. Представленны фотографии главного пользовательского компьютеров. Данные фотографии любезно предоставили пользователи BYTEMAN и Vinxru.

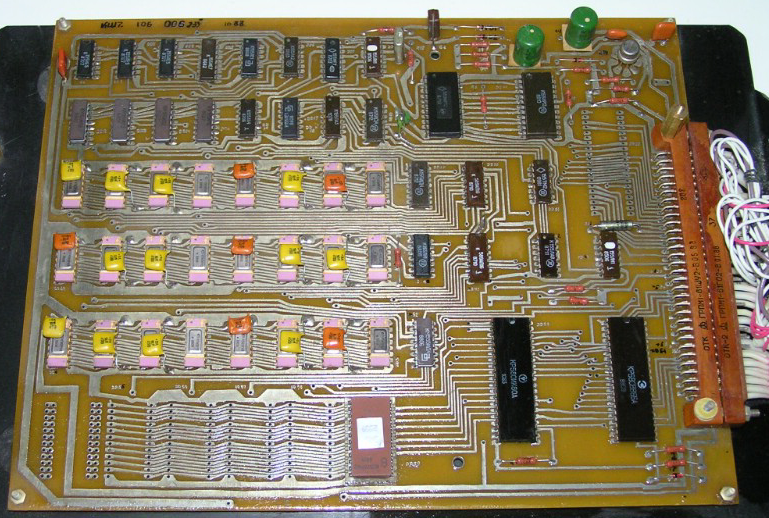

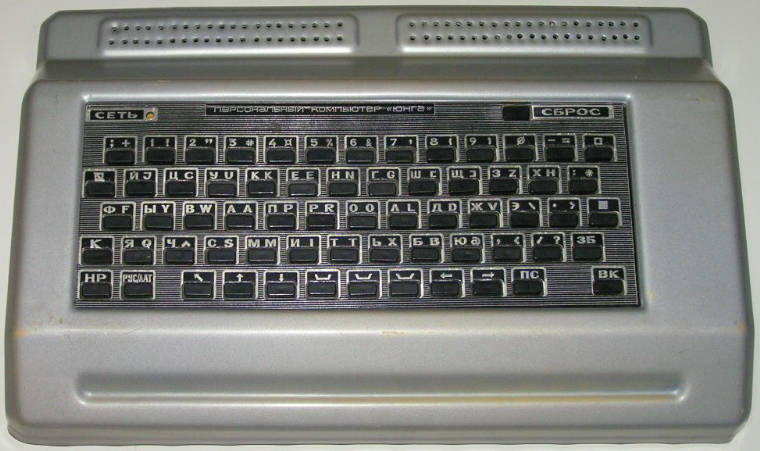

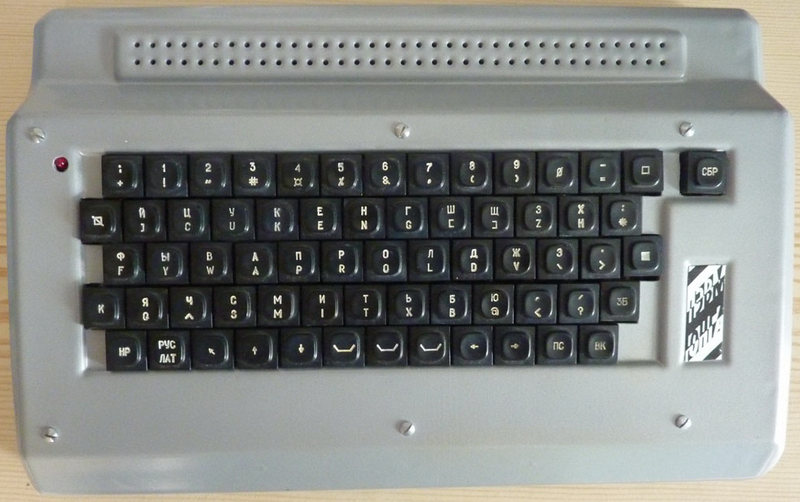

"Юнга". 1988 г. Имеются фотографии, инструкция со схемой и прошивка ПЗУ .

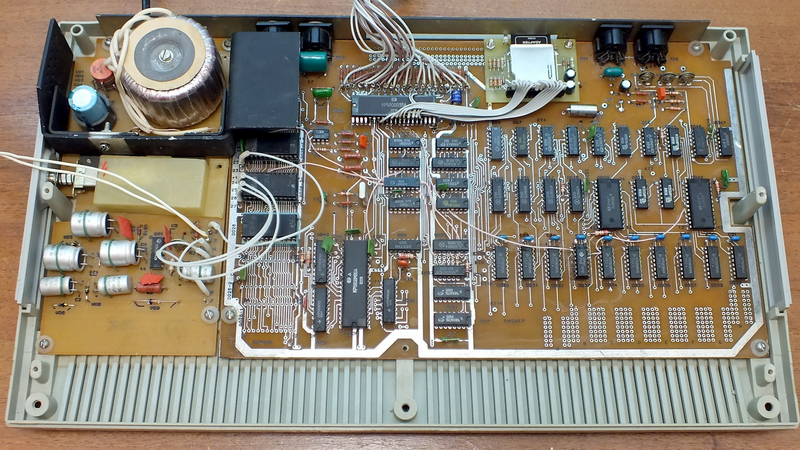

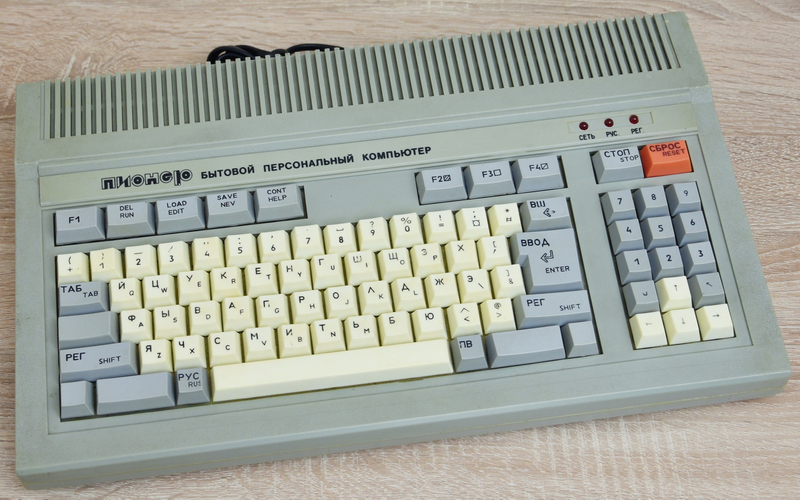

"Пионер". 1993 г. Имеется прошивка ПЗУ фотографии и документация. Алексей Морозов отсканировал руководство по эксплуатации и предоставил фотографии Пионера. Замечено одно отличие от всех Специалистов - несовместимая раскладка клавиатуры.

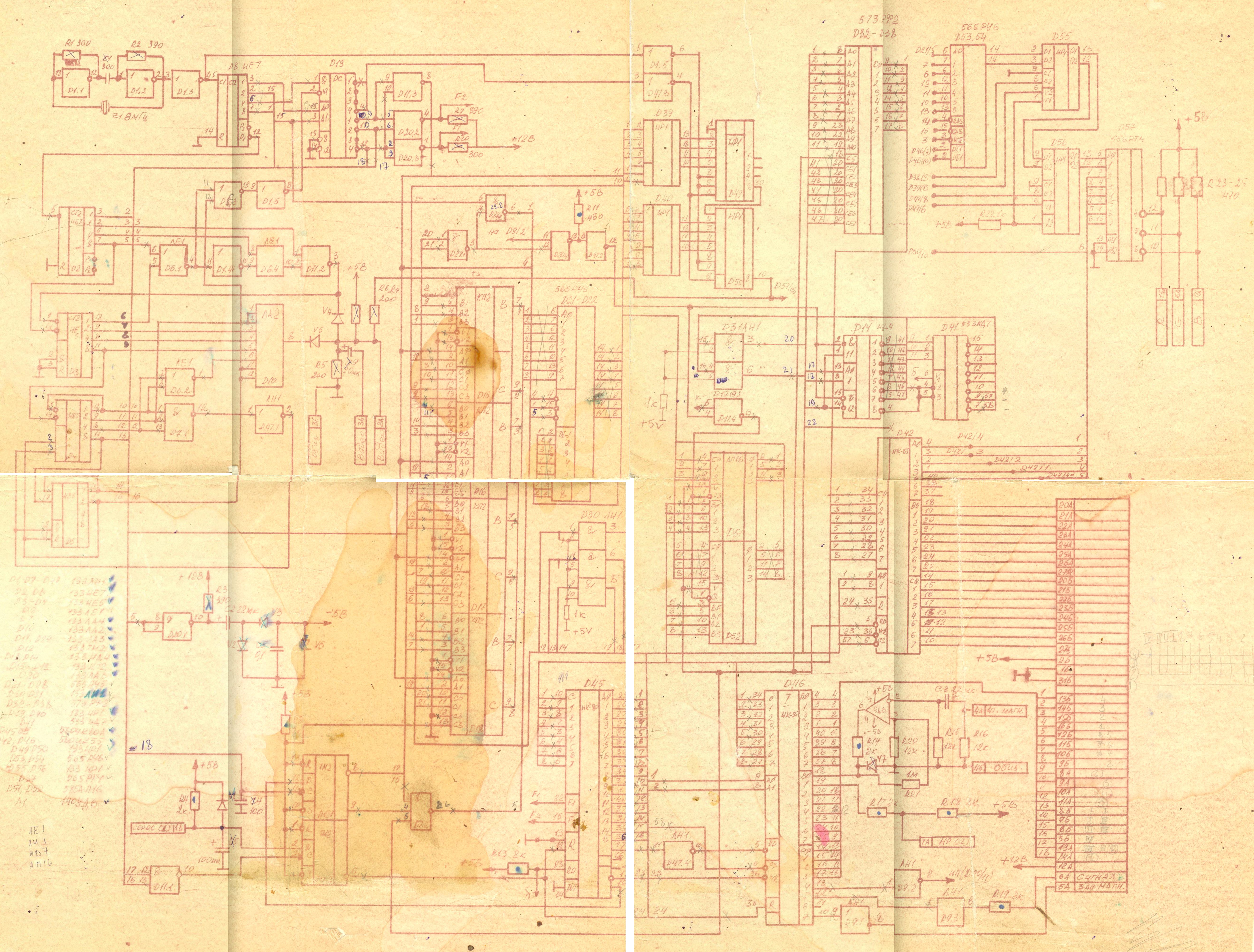

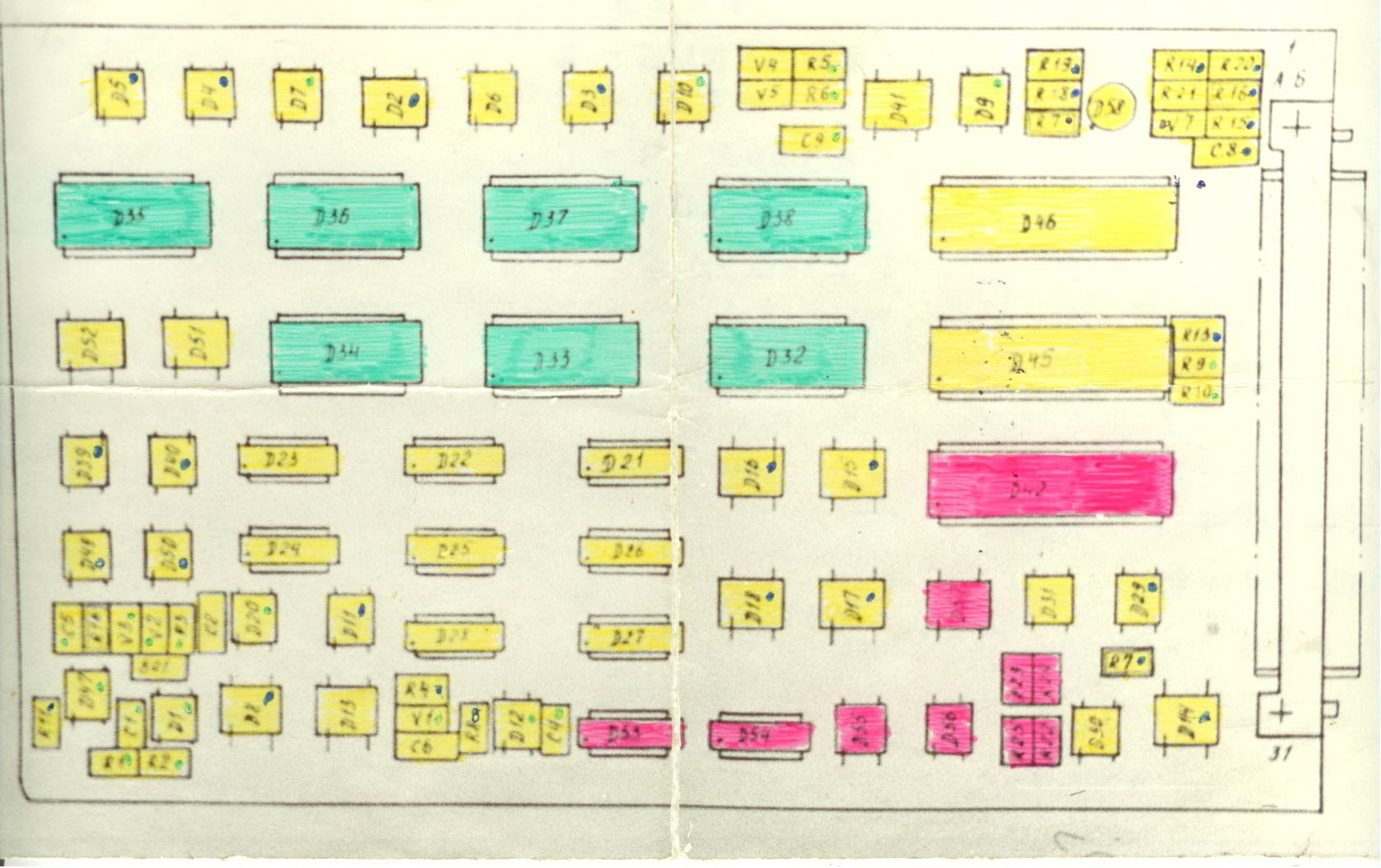

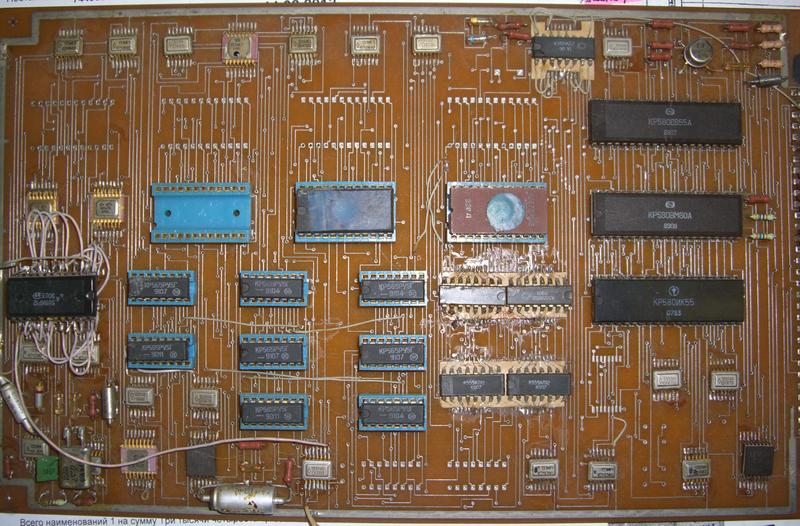

"Полёт". Назван мною так, потому что нет заводского названия. Производился на Челябинском радиозавод (ПО "Полёт") в 1989-1990 гг. Отличается он от других клонов частичным исполнением на планарных микросхемах. Имеется также схема и рисунок монтажной схемы.

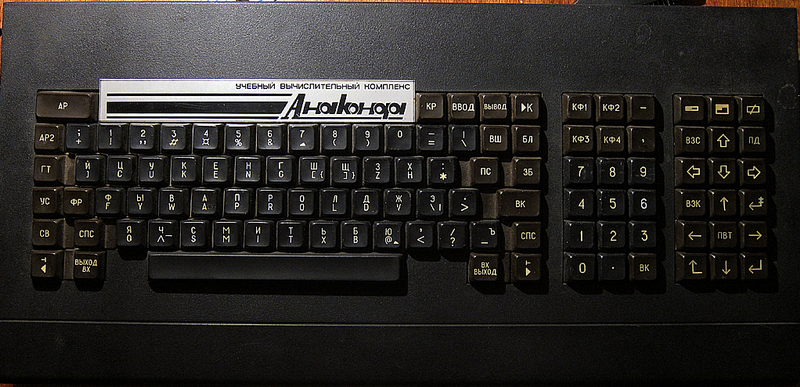

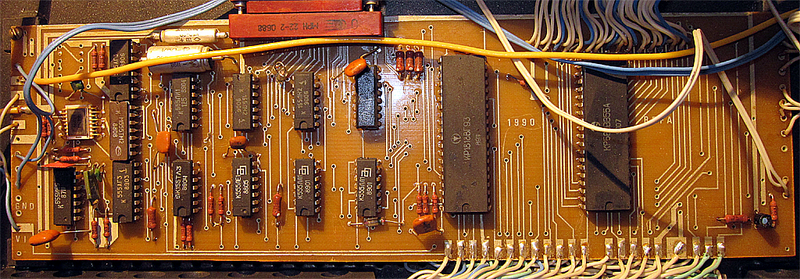

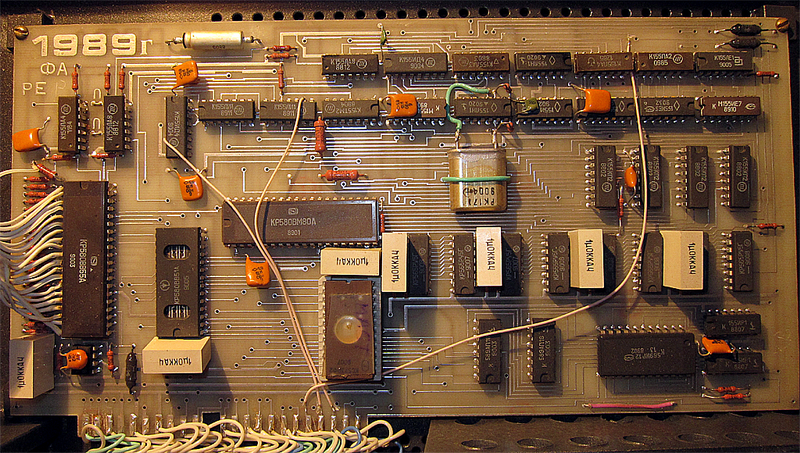

"Анаконда" - учебный вычислительный комплекс, производился в 1989 г., комплектовался контроллером дисковода. В архиве находятся конфигурационный файл для эмуллятора и прошивка под данный клон.

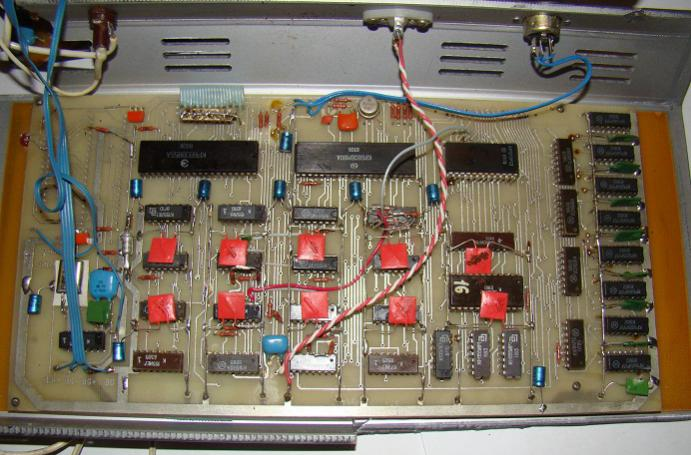

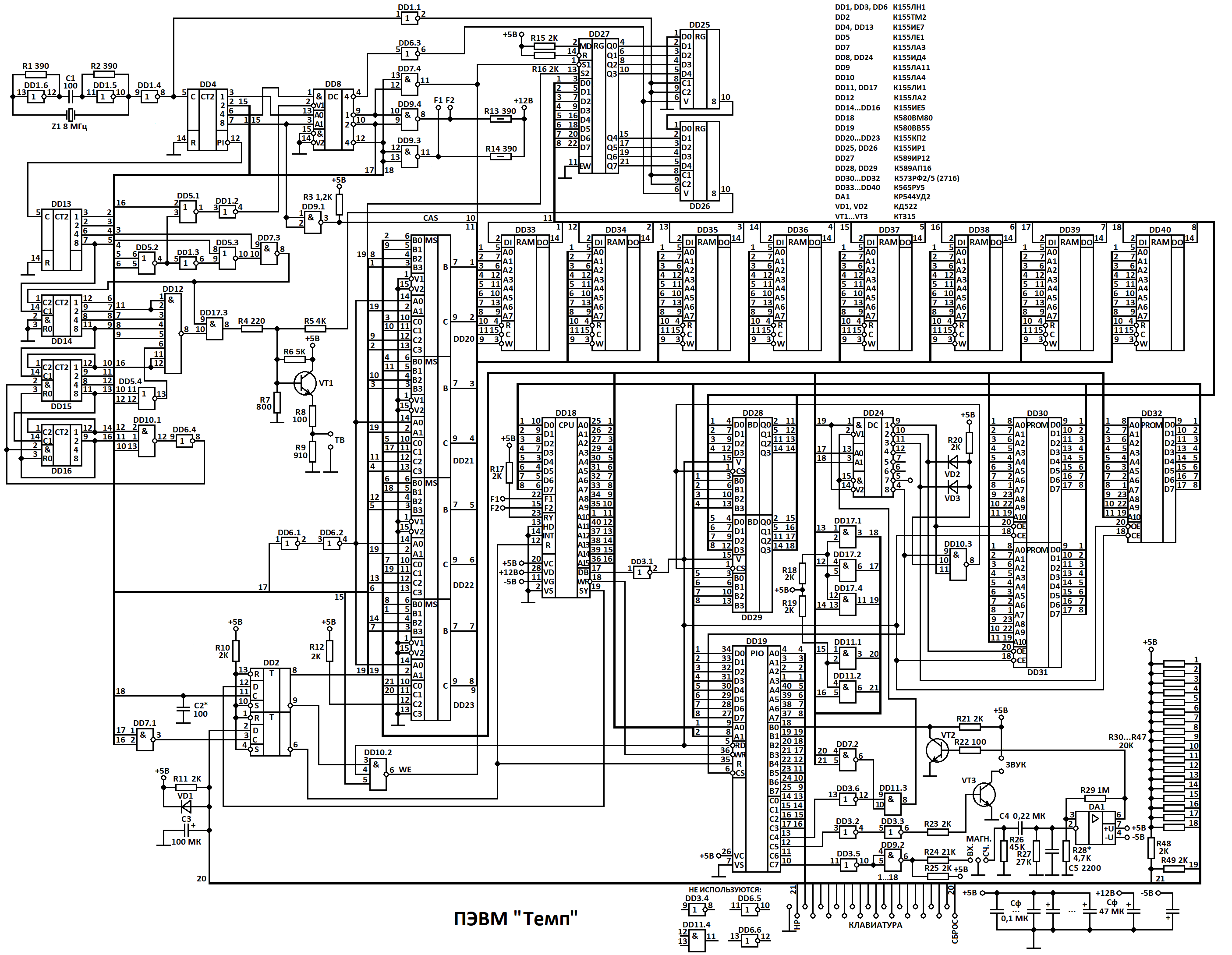

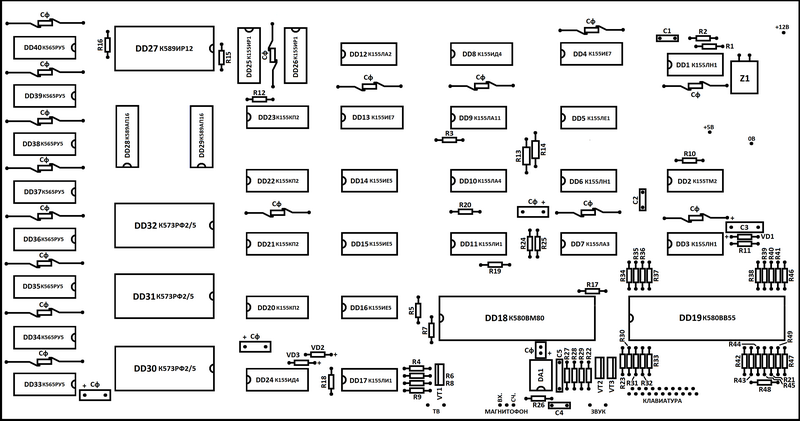

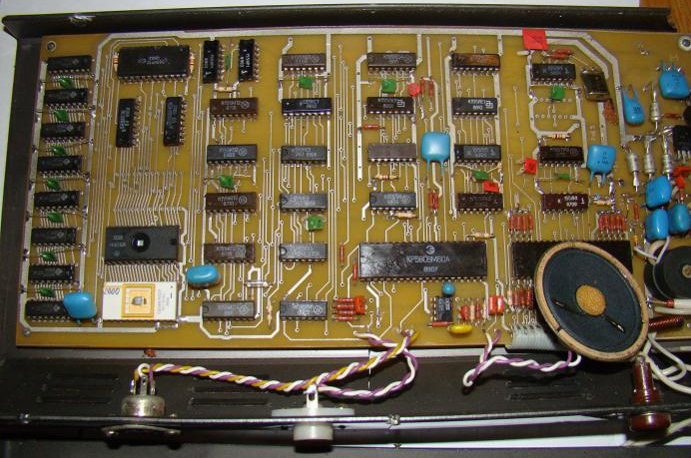

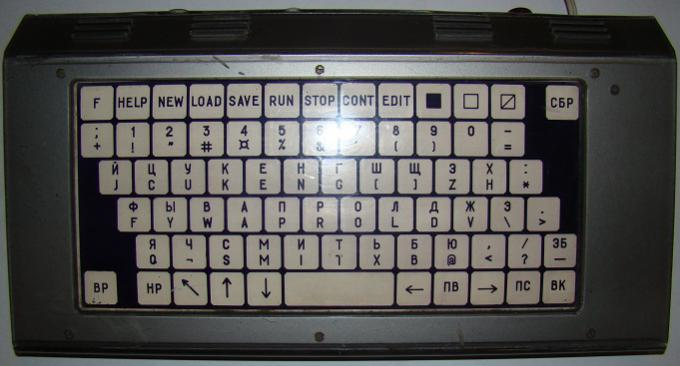

"Темп". Представлен фотографиями, которые предоставил пользователь форума zx.pk.ru alexsan.

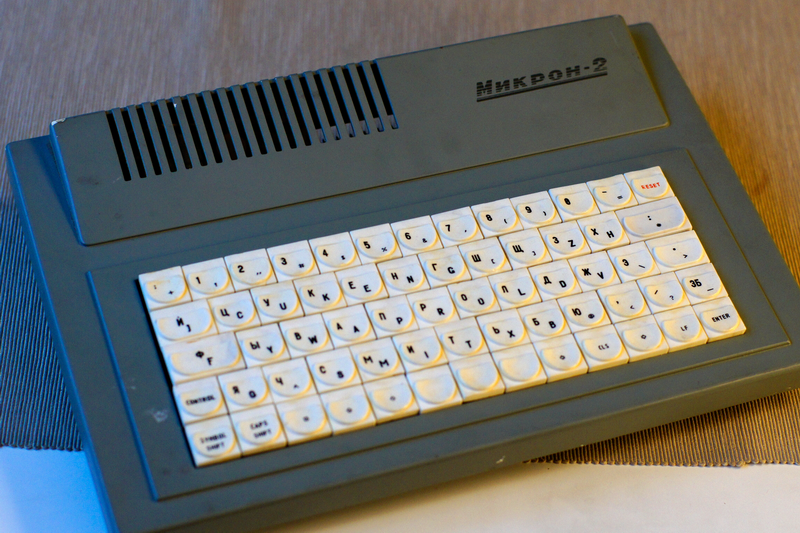

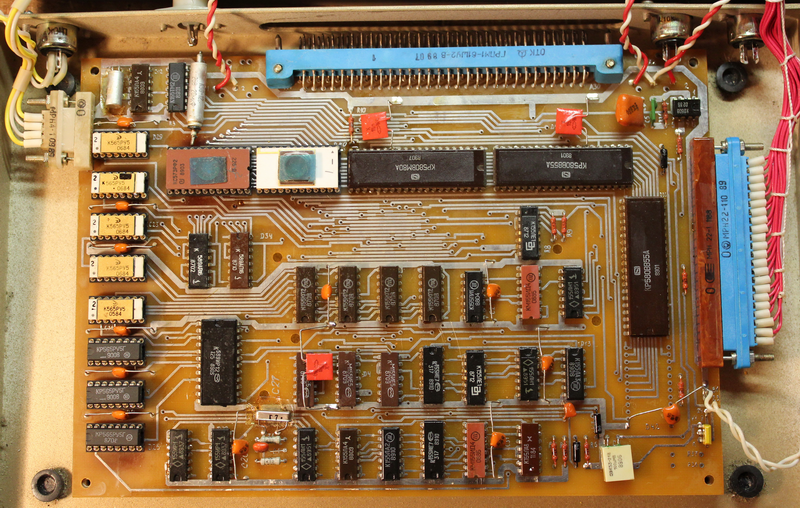

"Микрон-2". Клон изготавливали в городе Дегтярске, Свердловской области. Фотографии и прошивки клона предоставил пользователь под ником Kanzler.

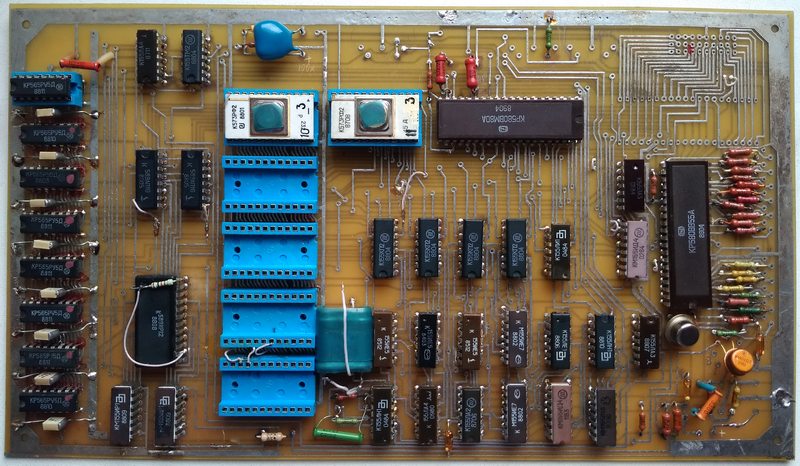

"Харьковский". Клон изготавливали в конце 80 - х годов прошлого века в Харькове, Украинской ССР. Фотографию и прошивки клона предоставил пользователь под ником val_dp.



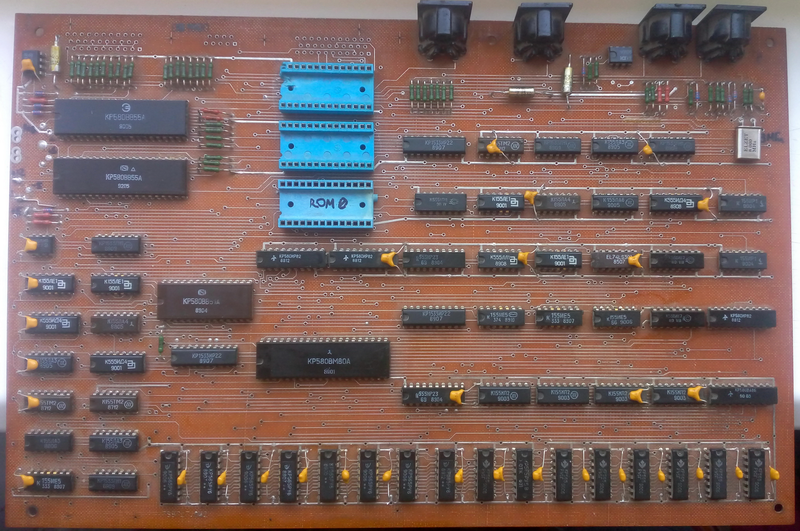

"Краматорский". Очень странный клон:
1. Цветной, но есть возможность чтения из памяти цвета.
2. К580ВВ55, отвечающая за работу клавиатуры используется по другому. Часть порта РА используется для выставления номера блока из 256 байт в ROM - диске. Линии начального пуска, звук, магнитофона используются стандартно. РС6 используется для мапинга старших 16 кБайт ОЗУ в младшие. Остальная часть РА и порт РВ используются непонятным образом.
3. Есть еще одна К580ВВ55, на которой РА, РВ, РС3 и РС7 "подтянуты" к +5В, выведены на внешний разъем, но он не установлен. Т.е. порт не использовался.
4. Схема включения К580ВВ51 очень странная. Сигнал TxD заведен на RxD странным образом и подан на разъем. Так же RxD идет на сброс К155ИЕ5, которая входит в узел, назначение которого пока не совсем понятно. В узле так же используются биты 2 и 5 слова состояния, сигналы /DTR и /DSR. Есть регистр, который на шину данных выдает код "0xCD". Не понятно, это код команды "call" или управляющее слово для К580ВВ51 (2 стоп бита, нет контроля четности, длина 8 бит, режим 1:1). Если это команда "call" , то откуда берется адрес, если же управляющее слово К580ВВ51, то как оно записывается!? Возможно весь узел позволяет автоматически принимать данные и писать в память. Судя по "раздолбанности" разъема, порт интенсивно использовался, возможно для работы с клавиатурой.
5. Есть возможность использовать всю память в 64 кБайт, переключая старшие 16 кБайт ОЗУ в младшие.
6. ROM - диск занимает в адресном пространстве 256 байт (как и все порты). Выбор нужного блока размером 256 байт осуществляется через К580ВВ55, общее количество блоков - 32. Системные ПЗУ занимают 16 кБайт (2 по 8).
Назван клон "Краматорским" из-за того, что все известные платы данной версии продавал товарищ из Краматорска. Фотографию и схему предоставил Alex LG.

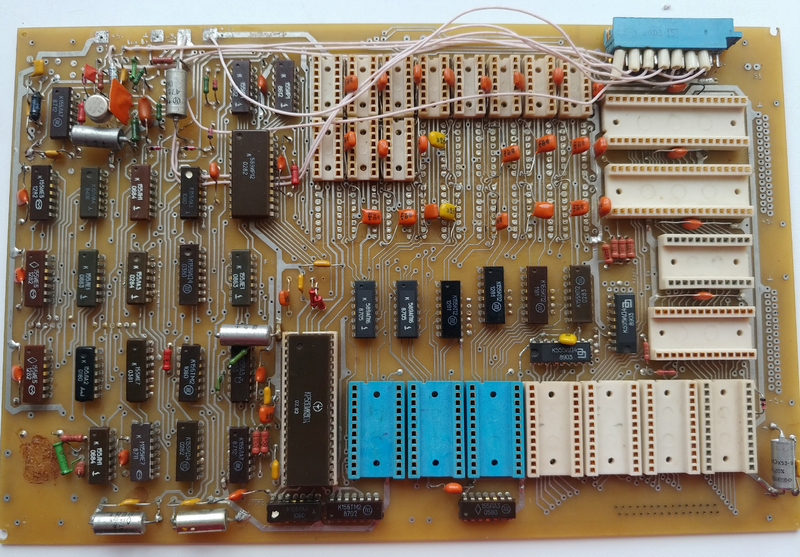

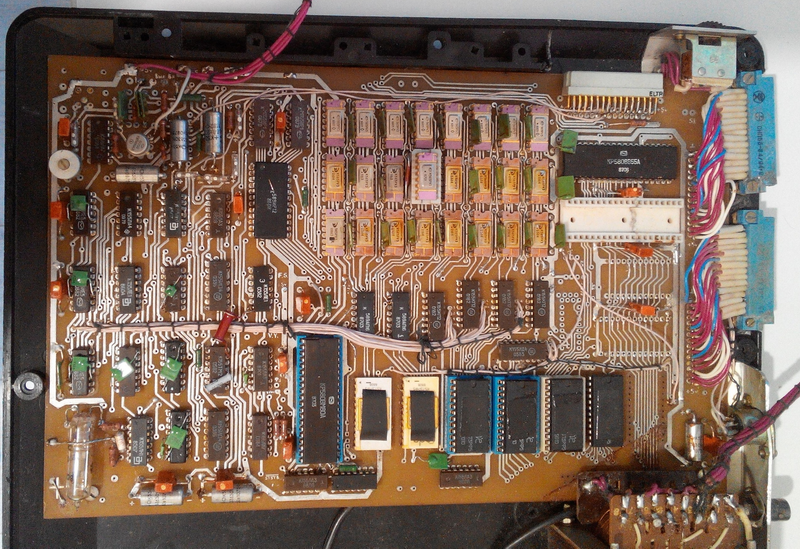

"Уфимский". Юрий Сергиенко и Андрей Кузьменко опубликовали фотографии ещё одного клона Специалиста. Данный клон назвали "Уфимский" по месту преобретения компьютера.

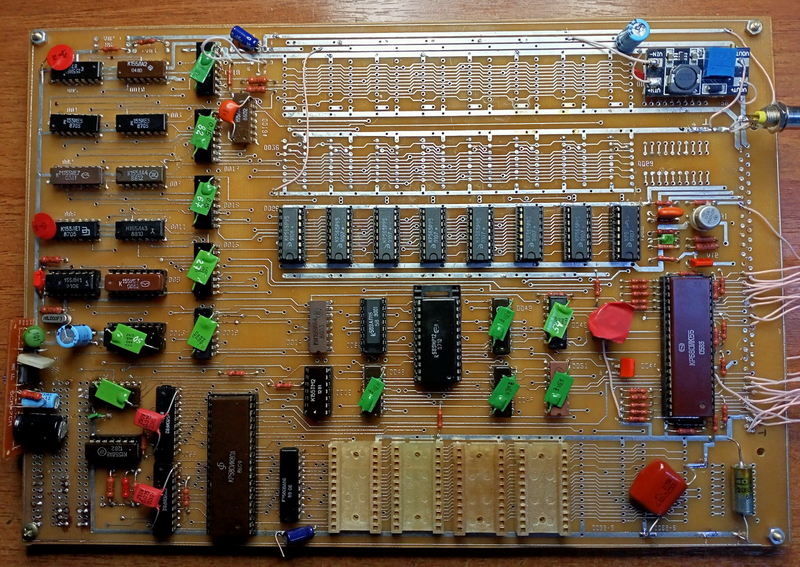

"НИИ". Евгений из Климовска предоставил фотографии клона, разведённого где - то в московском НИИ в 1988 г. Компьютер похоже собран по схеме Волкова из журнала Моделист - конструктор со всеми дополнениями. Видно что разведены три линейки ОЗУ К565РУ3, но на плате распаяна одна линейка К565РУ5.
