CLONES / КЛОНЫ

Galaksija GAL, A PLD IMPLEMENTATION / ГАЛАКСИЯ НА GAL

This clone of a Galaksija built with a GAL chip instead of discreet logic circuits. The author of this clone is Yosip Perushanets. Below the photos are two types of used computer case. Website - https://retroinfo.hr/nova-galaksija/.

Этот клон Галаксии построен на микросхеме GAL вместо нескольких логических микросхем. Автор этого клона - Иосип Перушанец. Ниже на фотографиях представлены два вида используемых корпуса. Сайт - https://retroinfo.hr/nova-galaksija/.

Scheme of this clone is presented in figure (scheme cliccabile). The following is a list of parts used.

Схема этого клона представлена на рисунке (схема кликтабельна). Ниже приведён список используемых деталей.

The author of this clone is Yosip Perushanets has added three scheme refinement:

• high - resolution graphics addon (the board inserted into the character ROM socket, the two signals are added with the motherboard: D6, CLK);
• HDD interface (the board inserted into the Z80 socket);
• sound interface (the board inserted into the system I / O connector).

This is evident in the pictures of the second type computer case. Schemes and PCB diagrams of addons by the figures below (figures cliccabile).

Автор клона Иосип Перушанец добавил три доработки схемы:

• плата графики высокого разрешения (плата вставляется в панельку ПЗУ знакогенератора, добавляются два сигнала с основной платы: D6, CLK);
• интерфейс жёсткого диска (плата вставляется в панельку Z80);
• генератор звука (плата вставляется в системный разъём ввода / вывода).

Это видно на фотографии второго типа корпуса. Схемы и рисунки печатных плат доработок приведены ниже на рисунках (схемы кликтабельны).

_

List	Назначение	File / Файл
Scheme of GAL Galaksija	Схема GAL Галаксии	Galaksija5.png
Equation file for GAL16V8 (U10)	Прошивка GAL16V8 (U10)	galak50.rar
Binary file for EPROM 27512 (U4)	Прошивка 27512 (U4)	galak27512_S.rar
Binary file for EPROM 27512 (U5)	Прошивка 27512 (U5)	galak27512_G.rar





CMOS Galaksija, A CMOS IMC IMPLEMENTATION / ГАЛАКСИЯ НА КМОП МИКРОСХЕМАХ

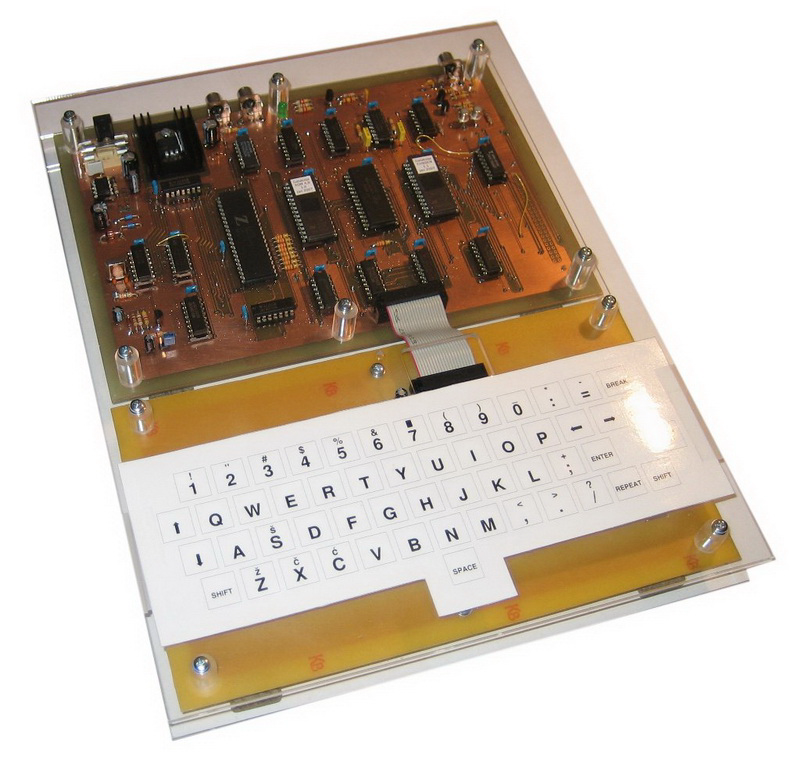

The author of this clone is Tomaz Solc from Ljubljana, Slovenia, described your clone on his blog.

Автор этого клона Томаж Шольц из Любляны, Словения, подробно описал свой клон в своём блоге.

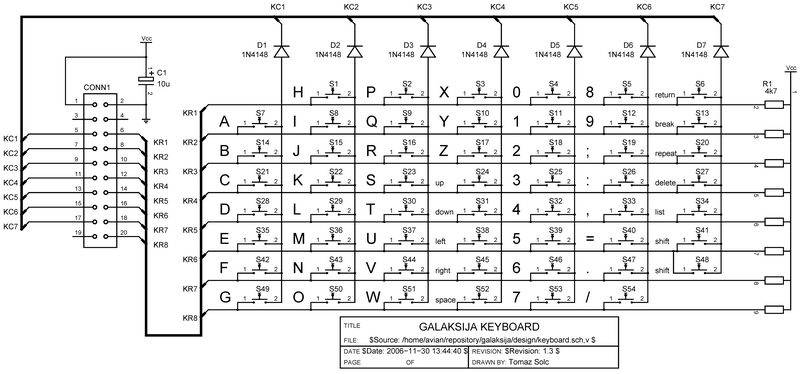

Scheme of PC "CMOS Galaksija" is presented in figure (scheme cliccabile). The following is a list of parts used.

Схема ПК "CMOS Галаксия" представлена на рисунке (схема кликтабельна). Ниже приведён список используемых деталей.

PCB diagram of PC "CMOS Galaksija" is presented in figures below (figures cliccabile).

Монтажная схема печатной платы ПК "CMOS Галаксия" представлена ниже на рисунках (рисунки кликтабельны).

_

_

List	Назначение	File / Файл
Scheme of   CMOS Galaksija	Схема CMOS Галаксии	GalaksijaCMOS1.png
Scheme of   CMOS Galaksija	Схема CMOS Галаксии	Galaksija6.pdf
Binary file for EPROM 27256 (U2)	Прошивка 27256 (U2)	osrom.rar
Binary file for EPROM 27256 (U4)	Прошивка 27256 (U4)	chrgenrom.rar



ATMega644 Galaksija / ГАЛАКСИЯ НА AVR МИКРОКОНТРОЛЛЕРЕ

This clone of a Galaksija is built on an AVR microcontroller. The author of this clone is Yosip Perushanets. The photo below shows the clone's PCB. Website - ATMega644Galaksija.

Этот клон Галаксии построен на AVR микроконтроллере. Автор этого клона - Иосип Перушанец. Ниже на фотографии представлена печатная плата клона. Сайт - ATMega644Galaksija.

List	Назначение	File / Файл
Scheme of   ATMega644 Galaksija	Схема ATMega644 Галаксии	m644_galaksija_schematic.png
Binary file for ATMega644	Прошивка ATMega644	m644_galaksija.rar



Clone from YT2FSG / КЛОН ОТ YT2FSG

This board is a clone of the Galaxy computer, used in industry. It has a monochrome video output and a numeric keypad. Website - Clone from YF2FSG.

Эта плата является клоном компьютера Галактика, используется в промышленности. Он имеет монохромный видеовыход и цифровую клавиатуру. Сайт - Клон от YF2FSG.
