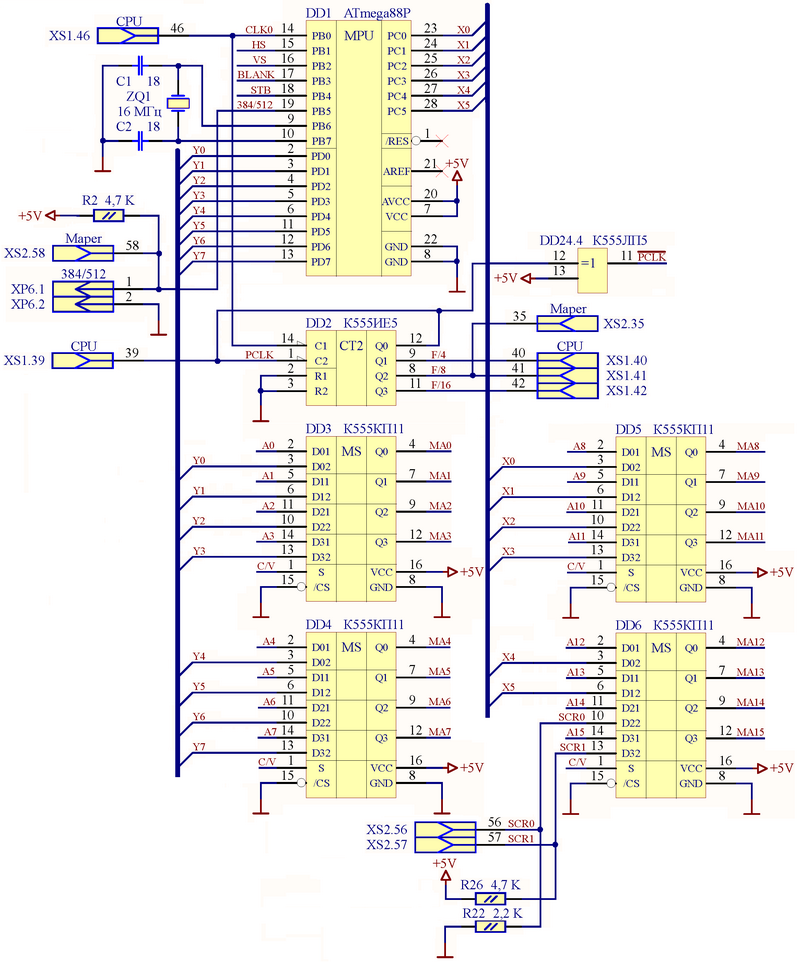

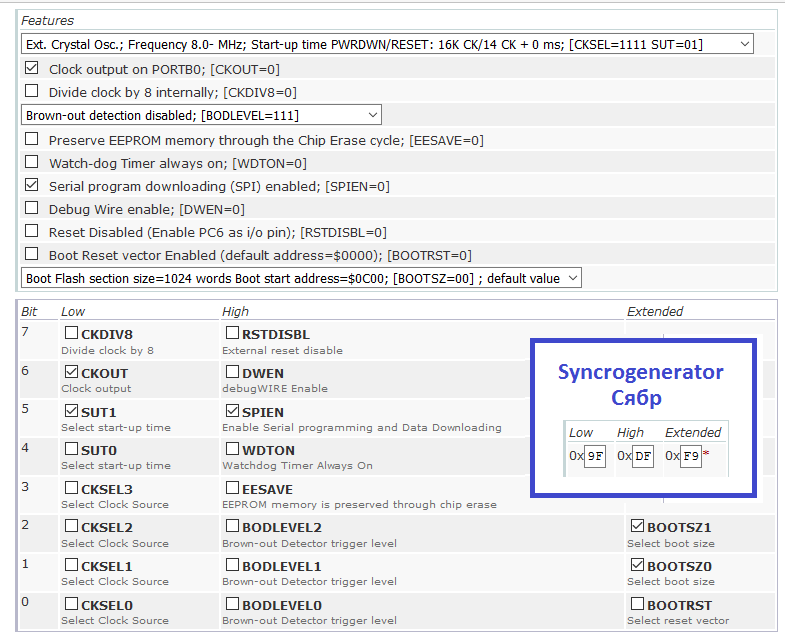

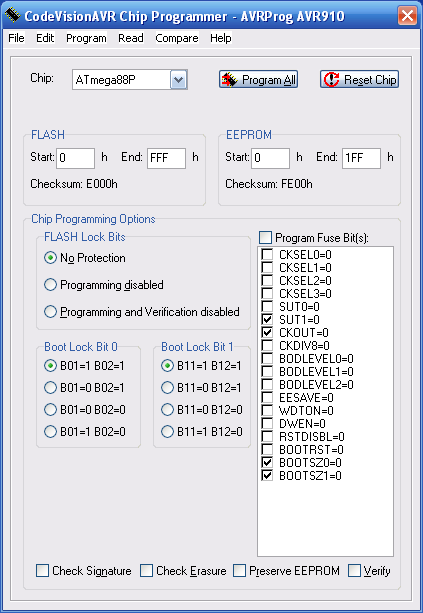

Автор разместил почти всю схему синхрогенератора в микроконтроллере Atmega88 DD1. Частота равная частоте кварца ZQ1 поступает на вывод 14 DD1 (сигнал CLK0). Далее данная частота делится на 2, 4 , 8 и 16 и выводится на контакты 12, 9, 8 и 11 счётчика - делителя DD2. Сигнал 384 / 512 (вывод 19 DD1) управляется перемычкой XP6 - Normal Screen / Extended Screen. При разамкнутой перемычке экран принимает разрешение 384 х 256 , а при замкнутой - 512 х 256 или 480 х 256. Порты PCn и PDn микропроцессора DD1 выводят сигналы кадровой и строчной развёртки, которые поступают на мультиплексоры DD3...DD6. В зависимости от сигнала C / V на выводе 1 данных мультиплексоров на шину адреса памяти MAn поступают сигналы развёртки (Xn / Yn) или адрес с микропроцессора (An). Микроконтроллер DD1 кроме того выводит сигналы: VS - кадровые синхроимпульсы, HS - строчные синхроимпульсы, BLANK и STB, необходимые в видеоадаптере. Схема синхрогенератора приведенна ниже, схема кликтабельна.
